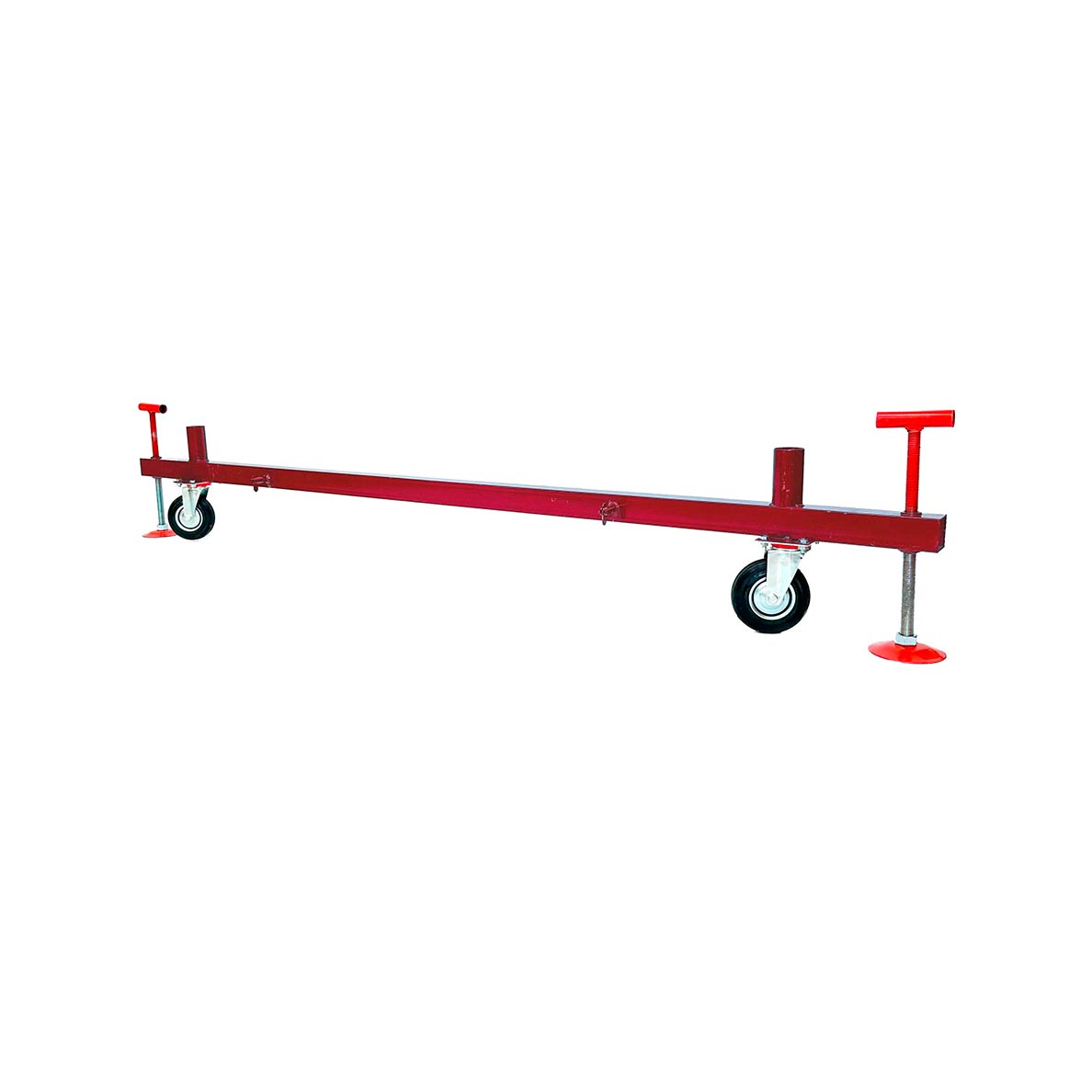

Комплект колесных баз для вышки туры ВСП 250 1.6х1.6 метра 2 штуки

Description

Компания RedStop — комплект колесных баз для вышки-тур VSP 250 (1.6×1.6 м), 2 шт.Краткое назначение:
Комплект колесных баз предназначен для преобразования стационарной вышки-тур VSP 250 (габарит 1.6×1.6 м) в мобильную конструкцию, обеспечивая безопасное перемещение по ровным и подготовленным поверхностям, точную нивелировку и фиксацию положения при рабочем монтаже. Предназначен для использования на строительных площадках, при отделочных и фасадных работах, монтаже инженерных систем и т.д.Конструктивные элементы (на комплект из 2 шт.):
— Корпус базы: профильная стальная рама из стали марки Ст3сп, сварная конструкция.
— Опорная плита крепления: толщина 8 мм, габариты 160×160 мм, 4 монтажных отверстия под болты M12.
— Регулируемая телескопическая стойка с винтовой регулировкой высоты: диапазон регулировки +100 / −0 мм относительно базовой высоты, шаг резьбы M16, контргайка.
— Колёсные опоры: 2 поворотных колёсных модуля на каждый корпус (итого 4 колеса в комплекте), с центральным шариковым подшипником и тормозной системой.
— Тормоз: механический однорежимный тормоз на каждом поворотном модуле (фиксирует колесо и поворотную ступицу).
— Крепёжный набор: болты M12×35 (4 шт на базу), шайбы, контргайки; комплект защитных заглушек для отверстий.Материалы и покрытие:
— Сталь корпуса и плиты: Ст3сп (ГОСТ).
— Колёса: полиуретановая поверхность (PU) на стальном сердечнике.
— Вал колеса: стальная закалённая ось Ø16 мм, покрытие цинкование или термообработка для износоответствия.
— Покрытие корпуса и стоек: порошковая краска + антикоррозионный праймер; опция — горячее цинкование по согласованию (мин. 60–80 мкм).Габаритные и эксплуатационные параметры:
— Количество в комплекте: 2 колесные базы (по 2 колеса в базе).
— Размер опорной плиты: 160×160×8 мм.
— Диаметр колеса: 200 мм.
— Ширина колеса (протектора): 50 мм.
— Нагрузка на одно колесо (рабочая): 750 кг.
— Максимальная статическая нагрузка на одну базу: 1500 кг.
— Максимальная суммарная нагрузка на комплект: 3000 кг.
— Рабочая температура: −30 °C … +60 °C.
— Масса одной базы (в комплекте с колесами и крепежом): ~14 кг.
— Высота базы в базовом положении: 210 мм (от пола до нижней плоскости монтажной плиты).
— Диапазон высотной регулировки: 0…+100 мм.
— Диаметр оси: Ø16 мм; подшипник шариковый защищённый.Совместимость:
— Прямое крепление к нижней раме вышки-тур VSP 250 (1.6×1.6 м) — монтажная плита и расположение отверстий разработаны с учётом типоразмера VSP 250; при нестандартных модификациях возможна адаптация крепежа.
— Сохранение статической устойчивости вышки при соблюдении эксплуатационных ограничений и фиксации тормозов.Монтаж и эксплуатация (ключевые требования для проектировщиков и монтажников):
— Установку и крепление выполнять на подготовленную нижнюю раму вышки, фиксировать 4 болтами M12 на каждую базу, момент затяжки болтов 40–50 Н·м.
— Перед началом работ проверить исправность тормозов всех колёс и отсутствие люфтов в подшипниках.
— При передвижении вышки: все рабочие площадки должны быть демонтированы; высота рабочей площадки не должна превышать 2× базовая ширина без дополнительных распорок; скорость перемещения не должна превышать 1 м/с; перемещение возможно только по ровной, сплошной поверхности.
— При эксплуатации на неровностях или при ветровых нагрузках — использовать дополнительные стабилизирующие опоры/антиветровые анкеры согласно проекту.
— Регулярный осмотр: раз в месяц — проверка болтов, износа колёс, состояния тормозов; смазка направляющих по графику техобслуживания.Требования к расчётам и проектной документации:
— При внесении колесных баз в проект учитывать изменение опорных точек и перераспределение нагрузок на основание; учитывать динамическую составляющую при перемещении и ветровую нагрузку в рабочем положении.
— При расчёте устойчивости использовать нормативы EN 1004 и местные строительные правила; принимать коэффициенты запасов не менее 1.5 по прочности для основных узлов крепления.
— Рекомендуется включать в исполнительную документацию протоколы испытаний колес (статическая и цикловая нагрузка), сведения о покрытии и гарантийные условия.Испытания и соответствие:
— Испытания на статическую нагрузку и рабочую цикличность выполнены по внутренним методикам предприятия RedStop; по запросу предоставляются протоколы испытаний.
— Конструкция разработана в соответствии с требованиями безопасности для мобильных вышек и рекомендациями стандарта EN 1004 (при необходимости — адаптация под ГОСТ/СНиП по согласованию).Комплект поставки:
— 2 колесные базы (собранные).
— Крепёж M12×35 (8 шт), шайбы и контргайки.
— Инструкция по монтажу и эксплуатации (паспорт изделия).
— Упаковка — гофрокороб + стрейч; габарит упаковки комплектом: 0.60×0.35×0.25 м; вес брутто ~30 кг.Гарантия и сервис:
— Гарантийный срок производства: 12 месяцев при соблюдении условий эксплуатации.
