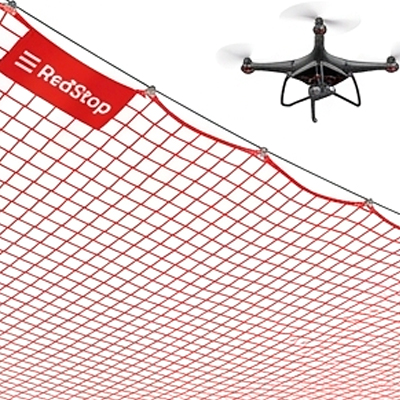

Защитная сетка от БПЛА и дронов 40х40х2.6мм

Description

Описание

• Защитная сетка от БПЛА и дронов RedStop 40×40×2.6 ммНазначение:

  Защитная сетка предназначена для предотвращения проникновения и обеспечения механического гашения кинетической энергии БПЛА и малых дронов на объекте (промышленные площадки, котлованы, складские территории, периметры объектов энергетики, строительства и инфраструктуры). Применяется как основное или дополнительное защитное ограждение при монтаже над проемами, технологическими площадками, вентиляционными шахтами и на временных объектах. Конструкция и материалы:

• Ячейка (с шагом): 40 × 40 мм (номинальный шаг)
• Диаметр проволоки: 2,6 мм (номинальный)
• Тип проволоки: стальная прутковая, вариант исполнения:
• горячее цинкование (для стандартных условий эксплуатации)
• нержавеющая сталь AISI 304 / AISI 316 (для агрессивной коррозионной среды и объектов с повышенными требованиями к коррозионной стойкости)
• Сварные узлы: контактная точечная/электросварная сварка с последующим контролем качества сварного шва
• Дополнительное покрытие: порошковое полиэфирное покрытие RAL по заказу (для цветового кодирования и дополнительной антикоррозионной защиты)
• Кромка панели: опрессованная/зафиксированная гнутым краем или рамной трубой по запросу заказчика

Характеристики

• Масса 1 м²: ~2,1 кг (при расчёте на диаметр проволоки 2,6 мм и шаг 40 мм)
• Открытая площадь: ≈87,4% (эффективная пропускная способность воздуха и света)
• Расчётная разрывная нагрузка одной проволоки: ≈2,1 кН (при предельном сопротивлении материала ~400 МПа; для конкретных партий указываются результаты испытаний)
• Толщина антикоррозионного слоя при горячем цинковании: по соглашению, типично 80–120 µm
• Рабочие температуры эксплуатации: от −60 до +150 °C (зависит от материала и покрытий)
• Типовые габариты панелей: 1×2 м, 1×3 м, 2×3 м; возможен поставляемый рулон/полоса по заказу. Эксплуатационные и проектные особенности:
• Высокая открытая площадь обеспечивает минимальное аэродинамическое сопротивление при сохранении механической эффективности против винтовых лопастей и мелких фрагментов
• Механизм гашения энергии: при контакте с винтами дрона сетка обеспечивает зацепление и / или перехватывание лопастей с последующим снижением кинетической энергии, что препятствует полному пролёту дрона через ограждение
• Рекомендуемая схема крепления: опорные стойки с шагом 2,0–3,0 м, использование натяжных планок/швелеров или рам из профильной трубы для повышения жёсткости; анкеры M10–M12 для крепления к бетону/металлу
• Рекомендуемый коэффициент запаса прочности для расчётов: 2,5–4,0 (в зависимости от предполагаемых ударных/динамических нагрузок)
• Возможность интеграции с сигнальными/контрольными системами и мягкими демпфирующими элементами для снижения ударных перегрузок

Монтаж и установка

• и технологические указания:
• Монтаж осуществляется квалифицированными бригадами с контролем натяжения и выверкой геометрии панелей
• Стыковка панелей: внахлёст или с применением соединительных скоб/хомутов, сварка узлов допускается при необходимости
• На углах и проёмах рекомендуется установка усиленных рам и дополнительных растяжек
• При монтаже в зоне постоянного ветрового воздействия следует предусмотреть расчёт на ветер и, при необходимости, дополнительные элементы жёсткости
• Рекомендованные инструменты для резки и обработки: пилы по металлу, резаки для проволоки, точечная сварка для ремонта. После резки — обработка краёв и восстановление антикоррозионного покрытия. Контроль качества и испытания:
• Каждая партия проходит визуальный контроль сварных соединений, проверку геометрии и измерение шагов ячеек
• По согласованию с заказчиком проводятся выборочные разрывные испытания проволоки и контроль адгезии антикоррозионного покрытия
• Документация: паспорт изделия, протоколы контроля качества и, при необходимости, протоколы испытаний материалов. Варианты исполнения и опции:
• Материал: горячее цинкование / нержавеющая сталь AISI 304 / AISI 316
• Покрытие: без покрытия / порошковое покрытие RAL
• Усиление кромки: гнутая кромка / профильная рама
• Панели по заказу: нестандартные габариты, комбинированные конструкции, интеграция с монтажными рамами и демпфирующими прокладками. Технические документы для проектирования:
• Предоставляем чертежи узлов крепления, данные для расчёта ветровой нагрузки на панель, таблицы масс и метрических характеристик, характеристики материалов (сертификаты), рекомендации по монтажу и введению в эксплуатацию
• По запросу направляем DXF/DWG модели панелей и фрагментов крепления для интеграции в проектную документацию. Гарантия и эксплуатация:
• Гарантийный срок при стандартном исполнении: по согласованию (типично 12–36 месяцев)
• Срок службы: при горячем цинковании — от 15 лет в типичных климатических условиях; при использовании нержавеющей стали — более 25 лет (зависит от среды и агрессивности условий эксплуатации)
• Рекомендуемая периодичность осмотров: 1–2 раза в год, после сильных штормов/повреждений — внепланово

Упаковка и комплектация

• поставки:
• Панели сетки в количестве по заявке
• Комплект монтажных элементов (хомуты, скобы, планки) по согласованию
• Паспорт изделия и протоколы контроля качества
• Упаковка: бухты/пакеты/паллеты в зависимости от габаритов и объёма заказа. Заказ и техническая консультация:

  Производственная компания RedStop. Для получения подробной технической консультации, проектной документации, коммерческого предложения и расчётов направьте заявку с реквизитами на электронную почту info@redstop.ru или позвоните по телефону +7 (495) 223-10-92
