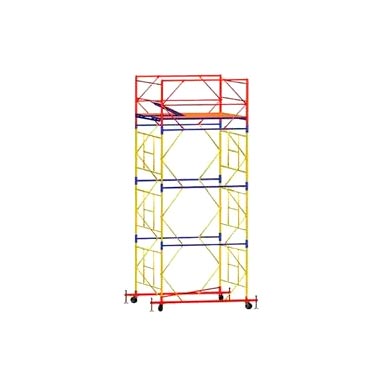

Вышка тура клинового типа 16.7х1.0×2.0м стальная

Description

От производителя RedStop: Вышка-тура клинового типа ВКТ-1, 16.7×1.0×2.0 м, стальная — техническое описание для инженеров, проектировщиков и конструкторовНазначение
Вышка-тура ВКТ-1 предназначена для выполнения строительно-монтажных и ремонтных работ на высоте (рабочая высота 16,7 м, рассчитана на работы до 15 м). Применяется в подрядных и капитальных работах, отделочных и фасадных операциях, при монтаже инженерных сетей и иных задачах, требующих устойчивой и мобильной рабочей площадки.Конструкция и материалы
— Конструкция: сборно-разборная, клинового типа, без секций по длине — относится к подмостям башенного типа.
— Материал: конструктивные элементы изготовлены из прочной конструкционной стали. Стойки имеют приваренные по длине фланцы для стыковки и усиления соединений.
— Соединения по высоте: стыковка стоек методом «труба в трубу» с последующим стягиванием горизонтальными и диагональными связями для обеспечения необходимой жесткости каркаса.
— Основание: четыре стартовых элемента с прикреплёнными большегрузными колесами для передвижения конструкции по участку без демонтажа.
— Рабочая зона: деревянные настилы по всей площади платформы.
— Соединение ярусов: лестницы-трапы для перемещения персонала между уровнями.Габаритные и рабочие параметры
— Наименование: Вышка-тура ВКТ-1 (клинового типа).
— Габариты (номинально): 16,7 × 1,0 × 2,0 м.
— Площадка (рабочая): 1,0 × 2,0 м.
— Рабочая высота: 16,7 м (предназначена для выполнения работ на высоте до 15 м).
— Тип: стальная сборно-разборная вышка-тура, подмости башенного типа.Особенности эксплуатации и монтажа
— Мобильность: крупногрузные колеса обеспечивают перемещение собранной вышки по территории объекта без демонтажа каркаса; колеса фиксируются при работе.
— Сборка/разборка: модульная конструкция с трубным стыковым соединением упрощает монтаж в полевых условиях, не требует секционной удлинительной технологии по длине.
— Жесткость и устойчивость: горизонтальные и диагональные связи, фланцевые примыкания стоек и сварные узлы конструкции гарантируют необходимую жесткость при повышенных эксплуатационных нагрузках.
— Рабочее безопасное передвижение персонала: деревянные настилы и лестницы-трапы обеспечивают удобный доступ между ярусами при выполнении работ.Комплектация (стандартная, поставляется производителем)
— Несущие стойки с фланцами;
— Горизонтальные и диагональные связи;
— Четыре стартовых элемента с большегрузными колесами;
— Деревянные настилы рабочих площадок (по ширине платформы 1,0×2,0 м);
— Лестницы-трапы для доступа между ярусами;
— Крепёжные элементы и комплект сборочных соединений.Преимущества для проектирования и монтажа
— Простая модульная схема для расчёта и интеграции в строительные проекты;
— Удобство транспортировки и позиционирования на площадке без необходимости демонтажа;
— Надёжная стальная конструкция с фланцевыми узлами для точного стиковочного монтажа;
— Универсальность применения в строительстве, ремонте фасадов и внутренних работах.Информация о поставке и инженерная поддержка
Для получения коммерческого предложения, полной спецификации, чертежей, паспортов и расчётных данных отправьте заявку с реквизитами на электронную почту info@redstop.ru или позвоните по телефону +7 (495) 223-10-92 для получения подробной технической консультации от производителя RedStop.
