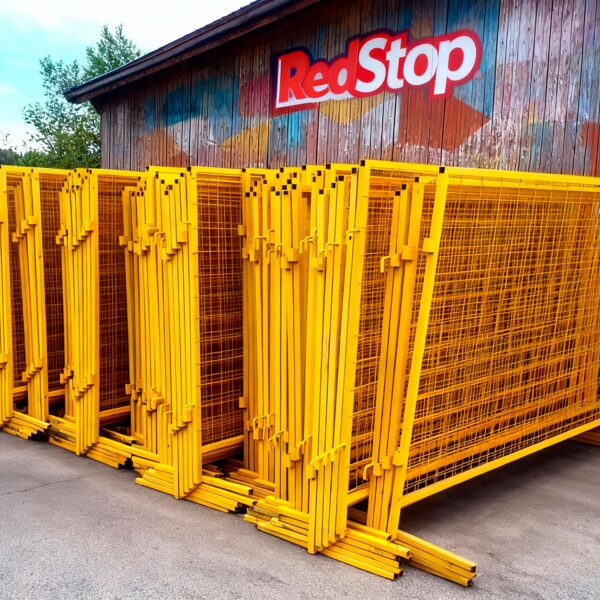

Строительное переносное ограждение СПО 2000х3000мм сетка 100х100 ТУ труба 20х20

Description

Строительное переносное ограждение СПО 2000×3000 мм, сетка 100×100 мм, ТУ, труба 20×20 мм — техническое описание (RedStop)Общее назначение
Переносное модульное ограждение СПО 2000×3000 мм предназначено для формирования временных ограждений строительных площадок, демонтажных и ремонтных зон, организации пешеходных обходов и границ работы техники. Конструкция разработана с акцентом на быструю сборку/разборку, прочность при ветровых и механических воздействиях, удобство хранения и транспортирования.Краткие характеристики
— Наименование: Строительное переносное ограждение СПО 2000×3000 мм (панель).
— Габаритные размеры панели (В×Ш): 2000×3000 мм.
— Каркас: профильная труба 20×20 мм (мм).
— Толщина стенки трубы (стандартная комплектация): 1,5 мм (возможны варианты 2,0 мм по заказу).
— Заполнение: сварная сетка с шагом ячейки 100×100 мм.
— Диаметр проволоки сетки (стандарт): 3,0 мм (возможны варианты 2,5–4,0 мм).
— Исполнение: по ТУ (изготовление и контроль качества согласно техническим условиям предприятия).
— Покрытие: горячее цинкование или порошковая полимерная окраска поверх грунтовки (по заказу).
— Масса одной панели (ориентировочно, стандартная комплектация): 18–22 кг.Конструкция и материалы
— Каркас выполнен из профильной трубы 20×20 мм, сварной прямоугольный контур. Материал трубы — конструкционная сталь S235JR/Ст3пс (или эквивалент по ТУ).
— Сетка — сварная сетка с равномерными квадратными ячейками 100×100 мм, проволока из холоднотянутой стали круглого сечения (диаметр 3,0 мм стандарт). Сварные узлы выполнены методом точечной/контактной сварки с контролем прочности шва.
— Узлы крепления между панелями — быстросъёмные хомуты/зажимы с болтовыми соединениями и защитой от самораскручивания; возможны варианты с шарнирными замками для формирования угловых секций.
— Дополнительные элементы: опорные ножки/вставки (штырь-основание) для временной стабилизации на грунте, фланцевые основания для анкерного крепления на твердых покрытиях.Антикоррозионная защита и покрытие
— Стандартное исполнение: предварительная очистка металла, фосфатирование/нанесение праймера, порошковая полимерная окраска (минимальная толщина покрытия 60–80 мкм) либо горячее цинкование (толщина слоя цинка от 40 мкм в зависимости от технологии).
— Качество покрытия контролируется по визуальным и толщинометрическим параметрам; при необходимости возможна комбинированная защита (цинк + полимер).Соединения, сварка и требования к качеству
— Основные сварные соединения — автоматизированная/полуавтоматическая сварка MIG/MAG; контроль швов визуально и при необходимости неразрушающими методами.
— Допустимые дефекты сварки и технологические допуски регламентируются ТУ; типичные допуски геометрии панелей ±5 мм.
— Кромки и торцы обрабатываются для удаления заусенцев; острые кромки притуплены для безопасности.Эксплуатационные характеристики и расчётные показатели
— Панель рассчитана на эксплуатационные механические нагрузки, характерные для временных ограждений (ударные нагрузки при перемещении, эксплуатационные перегрузки при ветровом воздействии). Для проектирования стационарных ограждений и расчёта рабочей схемы опор рекомендуется учитывать местные ветровые характеристики и выполнять расчёт на местные нормативные нагрузки.
— Для ориентировочных расчётов масса панели указана выше; при совместном использовании с опорными стойками и анкерными креплениями система выдерживает нормируемые ветровые нагрузки для временных ограждений при грамотно подобранных опорах и шаге секций.
— Ресурс эксплуатации при соблюдении условий эксплуатации и при качественной антикоррозионной защите — не менее 5 лет (ориентировочно); срок варьируется в зависимости от условий эксплуатации и типа покрытия.Монтаж, транспортировка и хранение
— Модульная конструкция позволяет собирать ограждение на месте без специальной техники; типовой комплект соединений обеспечивает сборку 1 панели за 2–4 минуты одним рабочим при наличии инструмента.
— Транспортировка: панели штабелируются горизонтально с разделителями; рекомендованная высота штабеля и способы крепления при транспортировке указываются в инструкции по отгрузке.
— Хранение — в закрытых или покрытых местах, исключая длительное воздействие агрессивных сред; при хранении на открытом воздухе рекомендуется временное накрытие и контроль состояния покрытия.Варианты исполнения и опции
— Толщина стенки трубы 1,5/2,0 мм, диаметр проволоки сетки 2,5/3,0/4,0 мм.
— Покрытие: горячее цинкование / порошковая окраска RAL под заказ.
— Дополнительно: вставки из ПВХ/ДСП для увеличения визуальной непрозрачности, защитные наклейки, светоотражающие ленты, замки и шарниры для угловых секций, опорные плиты/фланцы для жёсткого крепления.
— Возможность изготовления панелей нестандартных размеров по чертежам Заказчика.Документация и соответствие
— Изготовление по ТУ предприятия с комплектом документов: эксплуатационно-техническая инструкция, паспорт изделия, спецификация материалов, протоколы контроля сварки и покрытия (по требованию).
— Возможна поставка с дополнительными испытаниями и протоколами НД для включения в проектную документацию.Рекомендации для проектирования (технические указания)
— При проектировании цепочек ограждений учитывать шаг панелей, способ анкерования и взаимодействие с грунтом/покрытием.
— Для расчёта устойчивости системы к ветровой нагрузке рекомендуется использовать нормативные значения давления ветра и выполнять проверку опорных элементов на вырыв/сдвиг.
— При необходимости интеграции в капитальные конструкции — согласовать узлы сопряжения и предусмотреть анкерные фланцы.Комплектация поставки (стандарт)
— Панель СПО 2000×3000 мм — 1 шт.
— Набор соединительных хомутов/зажимов — комплект на стыки.
— Опорные элементы (по заказу) — штыри/фланцы.
— Паспорт и инструкция по монтажу.Производитель
RedStop — изготовление и поставка модульных переносных ограждений по ТУ предприятия. Для получения подробных чертежей, расчётов, прайс-листа, технических паспортов и условий поставки отправьте заявку с реквизитами на электронную почту info@redstop.ru или позвоните по телефону +7 (495) 223-10-92 для получения подробной технической консультации.
