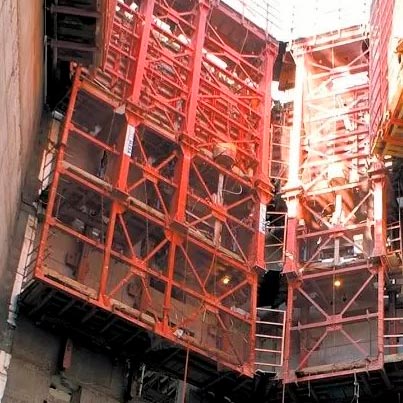

Самоподъемная опалубка

Description

Самоподъемная опалубка RedStop — модульная система для высокоэффективного возведения монолитных стен, ядер лифтовых шахт, стен лестничных клеток и других вертикальных конструкций на многоэтажных объектах. Разработана для строительных организаций, проектных бюро и конструкторских отделов, требующих надежного, безопасного и быстрого решения для последовательного возведения этажей без использования внешних крано-строповых операций.Ключевые характеристики и назначение
— Назначение: монолитное возведение стеновых и ядровых конструкций, многоэтажные жилые и коммерческие здания, мостовые опоры, промышленные корпуса.
— Принцип работы: модульные щитовые секции в сочетании с опорными и самоподъемными механизмами (гидравлическими/механическими) обеспечивают подъем рабочей платформы и форм в рабочее положение после набора прочности бетона.
— Типы применяемых форм: стальные щиты с фанерным или композитным лицом, алюминиевые панели, комбинированные модули.Конструкция и компоненты
— Самоподъемные блоки (клинч-блоки/гидравлические домкраты) с интегрированным направляющим и стопорным механизмом для обеспечения самоблокировки при выведении из опалубки.
— Модульные формовочные щиты типовых ширин 600 / 900 / 1200 мм, высотой 2500–3600 мм (типовые значения, возможно изготовление по проекту).
— Рабочие платформы с периметром ограждений, безопасной зоной для подачи арматуры и бетонирования; настилы несущей способностью до 4–6 кН/м² (в зависимости от комплектации).
— Системы подъёма: гидравлические станции с распределением потока и дистанционным управлением; механические винтовые или лебёдочные варианты по требованию.
— Узлы сопряжения и крепления: упоры, распорные элементы, анкеры для временной фиксации к конструкциям между циклами.
— Доступ и эвакуация: встроенные лестницы/переходы, аварийное опускание с ручным приводом.Материалы и обработка
— Рама и несущие элементы: конструкционная сталь высокой прочности (аналогично маркам S355/09Г2С) с противокоррозионной обработкой.
— Рабочие поверхности: ламинированная фанера класса B/BB или цементно-стружечные плиты; опционально — твердосплавное или композитное покрытие для увеличения ресурса.
— Покрытие: промышленная грунтовка и полиуретановая или эпоксидная краска; опция — горячее цинкование ключевых элементов.
— Крепёж и трапы: коррозионно-стойкая фурнитура и соединители высокого класса прочности.Технические параметры (типичные, зависят от конфигурации)
— Максимальное рабочее давление свежего бетона (проектное): до 80 кН/м².
— Расчетная грузоподъемность подъёмного механизма: до 20–40 кН на секцию (вариативно).
— Шаг подъема за цикл: стандартно 2,5–3,6 м; возможна адаптация под проект.
— Ветровая и эксплуатационная устойчивость: проектируется под нормативные ветровые нагрузки объекта.
— Допустимые нагрузки на настил: 4–6 кН/м² (рабочая зона) в зависимости от спецификации.
— Допустимые температурные режимы эксплуатации: от -30 °C до +50 °C при соответствующих вариантах материалов и масел.Преимущества для проектов и инженеров
— Сокращение времени на один этаж за счёт исключения операций по демонтажу и монтажу с земли/крана.
— Повышение безопасности за счёт интегрированных ограждений, блокировок и аварийных систем опускания.
— Модульность обеспечивает адаптацию к геометрии ядра, сложным переходам и проемам.
— Снижение трудозатрат и прямых затрат на аренду подъемных механизмов.
— Простота расчета—типовые модули известной грузоподъемности и взаимозаменяемости.Особенности проектирования и совместимость
— Интерфейс с конструктивом здания: опалубка адаптируется к плитной и рамной схемам; проектировочные узлы сопряжения поставляются в виде чертежей для привязки к проекту изделия.
— Совместимость с армированием: предусмотрены места и проходы для подачи арматурных каркасов и технологических элементов.
— Инженерная документация: предоставляется пакет рабочих чертежей, расчетов несущих элементов, инструкции по монтажу, сертифицированные данные испытаний на прочность и устойчивость по запросу.Монтаж, эксплуатация и цикл бетонирования
— Подготовительный этап: выверка уровней и фиксация направляющих, установка рабочих мостиков и гидравлических станций.
— Цикл работы: установка опалубки → армирование и комплектация проемов → бетонирование → набор проектной прочности → самоподъем опалубки на следующий уровень.
— Время цикла на этаж: проектируется исходя из марки бетона, температуры и технологических требований; система допускает автоматизацию циклов подъема.
— Обслуживание: плановые осмотры узлов подъема, гидравлических магистралей и фурнитуры, периодическая замена изнашиваемых элементов.Требования безопасности
— Интегрированные ограждения, антивибрационные крепления, блокировка подъёма при несанкционированных условиях.
— Аварийное ручное опускание и стоп-краны гидравлики.
— Соответствие общим требованиям охраны труда на строительных площадках; поставка инструкций по безопасной эксплуатации и обучению персонала.Комплектация поставки (пример)
— Самоподъемные модули (в комплекте с приводом).
— Формовочные щиты и рабочие платформы.
— Элементы ограждений, трапы и лестницы.
— Комплект крепежа и анкерных деталей.
— Гидростанция/электроуправление (по заказу).
— Паспорт изделия, монтажная инструкция, схемы и расчеты.Опции и адаптация под проект
— Повышенная коррозионная защита, облегченные алюминиевые панели, интеграция с фасадными лесами, автоматизация управления подъёмом, климатические комплектации для низкотемпературного бетонирования, поставка нестандартных модулей по чертежам заказчика.Гарантии и сервис
— Гарантийный срок и условия сервисного обслуживания оговариваются в договоре; предоставляется техническая поддержка по внедрению и пуско-наладке.Отправьте заявку с реквизитами на электронную почту info@redstop.ru или позвоните по телефону +7 (495) 223-10-92 для получения подробной технической консультации.
