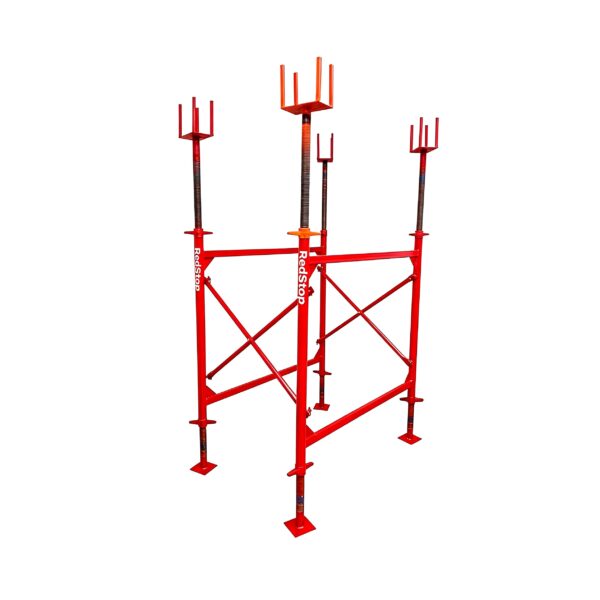

Рамная стойка 2.0х1.2м для рамной опалубки

Description

Рамная стойка 2.0×1.2 м — металлический элемент рамной опалубки на объемных стойках, предназначенный для формирования монолитных перекрытий в промышленных и гражданских строительных проектах. Предназначение: обеспечение жесткого, модульного каркаса опалубочного поля с точной вертикальной юстировкой и возможностью последовательной установки в высоту.Ключевые технические характеристики и параметры
— Габарит: 2,0 × 1,2 м (рамная секция для сборки опалубочного поля).
— Конструкция: металлический каркас из профильных элементов, собираемый в единую рамную систему.
— Регулировка уровня: система с нижним винтовым домкратом (предварительная регулировка) и верхним домкратом/винтовой опорой (тонкая юстировка уровня поверхности).
— Рабочие возможности: позволяет заливать монолитные перекрытия толщиной до 400 мм и использоваться в конструкциях с высотой установки опалубки до 20 м.
— Стыковка секций: через крестовину (соединяет две соседние рамы) и соединительный стакан для установки рам одна на другую в высоту.
— Опоры и связки: унивилка резьбовая под брус/ригель для установки балки, ригели для горизонтальных и диагональных связей. Состав и элементы поставки (типовой комплект)
— Рамная стойка 2.0×1.2 м;
— Крестовина для соединения соседних рам;
— Нижний домкрат (винтовая опорная пята);
— Верхний домкрат (винтовая опора) и унивилка резьбовая;
— Соединительный стакан для вертикального наращивания;
— Элементы крепления для ригелей и балок (при необходимости комплектуются по спецификации проекта). Типы креплений и совместимость
— Доступны системы Cup‑Lock (чашечное поворотное крепление) и клиновые системы.
— Важное конструктивное ограничение: Cup‑Lock и клиновое крепление несовместимы друг с другом в пределах одной рабочей схемы — выбирать исполнение необходимо в проектной стадии. Особенности монтажа и юстировки
— Нижний домкрат обеспечивает быструю установку по уровню «вручную» при сборке стойки на винтовой опорной пяте.
— Верхний домкрат позволяет добиться высокой точности горизонтали бетонного горизонта до проектных допусков — критично для внешнего облика и ровности перекрытий.
— Унивилка служит опорой для балки/ригеля, упрощает передаточные нагрузки и обеспечивает равномерное распределение нагрузки по рамной секции.
— Соединительный стакан обеспечивает надежное последовательное наращивание по высоте без потери геометрии. Область применения
— Многоэтажные жилые дома, торговые центры, промышленные объекты;
— Стадионы, мосты, эстакады, тоннели;
— Многоуровневые паркинги и объекты с высокими несущими нагрузками перекрытий;
— Пешеходные переходы, высокие лестничные марши и другие крупномасштабные монолитные конструкции с высотой опалубки от 5 до 20 м. Преимущества для инженеров, проектировщиков и конструктора
— Модульность и предсказуемость геометрии опалубочного поля;
— Высокая точность вертикальной юстировки благодаря комбинированной системе домкратов;
— Удобство поэтапного наращивания и демонтажа с повторным использованием секций;
— Совместимость с типовыми ригелями и балками при выборе соответствующего типа крепления;
— Подходит для проектов с требованием перекрытий до 400 мм и высотой установки до 20 м. Комплектация и поставка по проекту
— Поставка и комплектация рассчитываются по проектной спецификации: количество рамных стоек 2.0×1.2 м, крестовин, домкратов, соединительных стаканов и унивилок.
— Возможна поставка в исполнении под Cup‑Lock или под клиновое крепление по согласованию с проектом.RedStop предлагает техническое сопровождение и подготовку проектных спецификаций. Отправьте заявку с реквизитами на электронную почту info@redstop.ru или позвоните по телефону +7 (495) 223-10-92 для получения подробной технической консультации.
