Унивилка

Description

Компания RedStop — Унивилка для опалубки (техническое описание)Назначение
— Унивилка предназначена для упора и надежного удержания балок опалубки в проектном положении; применяется в системах опалубки монолитных конструкций, для фиксации горизонтальных балок на вертикальных стойках.Конструкция и принцип работы

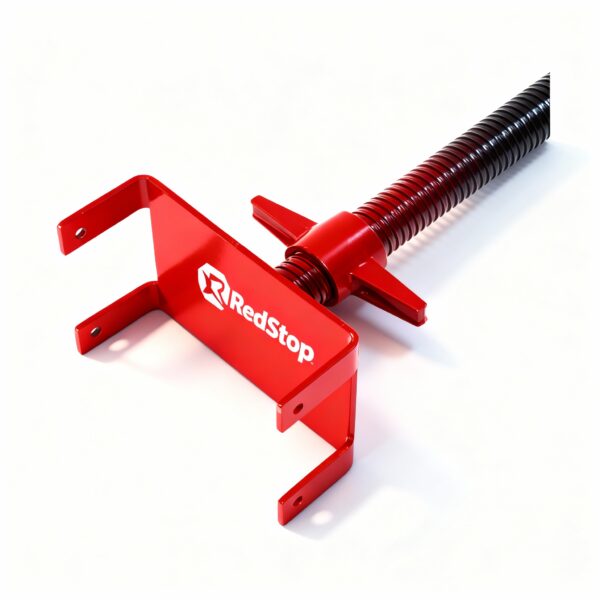

— Конструкция представляет собой упорный элемент, монтируемый сверху на вертикальной стойке опалубки и служащий опорой для балки. Конструкция обеспечивает механическую фиксацию балки с возможностью быстрой установки и демонтажа при сборке/разборке опалубки.
— Комплектация: корпус унивилки, посадочная полка для балки, крепежные отверстия/защелки для фиксации на стойке, опциональные фиксаторы против сдвига.Материал и термообработка
— Изготовлена из высокопрочной конструкционной стали. Варианты материала по согласованию: Ст3, S235, S355 (или эквивалент по требованиям проекта) — зависит от требуемой прочности и расчетных усилий.
— Технология изготовления: штамповка/гибка и сварка по ГОСТ/ISO; при необходимости термообработка (напр. нормализация) и контроль микроструктуры по заказу.Механические характеристики
— Расчетная несущая способность унивилки определяется конструкцией и толщиной металла; типичные проектные диапазоны:
— для легких исполнений: до 15 kN на опору;
— для стандартных исполнений: 15–35 kN;
— для усиленных исполнений: свыше 35 kN.
— Конкретные значения усилий и коэффициенты запаса предоставляются по чертежам и расчетам для конкретного проекта.Размеры и совместимость
— Типовые посадочные размеры (варианты, выполняются по чертежу заказчика):
— ширина опорной полки: 50, 75, 100, 150, 200 мм (или по согласованию);
— глубина полки: 40–120 мм;
— высота корпуса от посадочной плоскости до точки крепления: по заказу;
— отверстия под крепеж: диаметры и расположение — по чертежу.
— Совместимость: унивилка адаптируется под стандартные профили балок и вертикальных стоек опалубки; возможна поставка переходных адаптеров для нестандартных профилей.Защитные покрытия и коррозионная стойкость
— Стандартные варианты поверхности: промышленная окраска (полиэфирный/эпоксидный праймер), пассивация, горячее цинкование по запросу. Пылепокрытие порошковой краской в цвет RAL по согласованию.
— Покрытия подбираются исходя из условий эксплуатации (открытые/влажные/агрессивные среды).Качество изготовления и контроль
— Контроль размеров по чертежам с допусками, согласованными с заказчиком; визуальный и неразрушающий контроль сварных швов (ВИК), при необходимости — ультразвуковой или магнитопорошковый контроль.
— Дополнительные проверки: механические испытания образцов, проверка геометрии и посадочных размеров.Монтаж и эксплуатация (для инженеров и монтажников)
— Унивилку устанавливают сверху на вертикальную стойку опалубки, фиксируют в проектном положении с обеспечением упора балки на опорную полку.
— При расчете опоры учитывать распределение нагрузки по контактной поверхности, необходимость применения уплотнительных/прокладочных элементов для предотвращения локальных напряжений.
— Рекомендуемая периодичность визуального контроля перед каждой сборкой/монтажом — проверка целостности сварных швов, отсутствия коррозии, соответствия посадочных размеров.Документация и поставка
— Поставляется с сопроводительной технической документацией: чертежи (2D/3D при запросе), паспорт изделия, рекомендации по монтажу и условиям эксплуатации.
— Возможна поставка по индивидуальным чертежам заказчика, пакетная комплектация, маркировка изделий.Варианты поставки и модификации
— Стандартные и усиленные исполнения, исполнение с дополнительными фиксаторами против проворачивания, адаптеры под нестандартные балки, покрытия повышенной коррозионной стойкости.
— Возможна поставка в комплекте с крепежом и дополнительными элементами опалубки по запросу.Заказ и техническая консультация
— Для получения подробной технической спецификации, расчета несущей способности под Ваш проект или коммерческого предложения отправьте заявку с реквизитами на электронную почту info@redstop.ru или позвоните по телефону +7 (495) 223-10-92.
