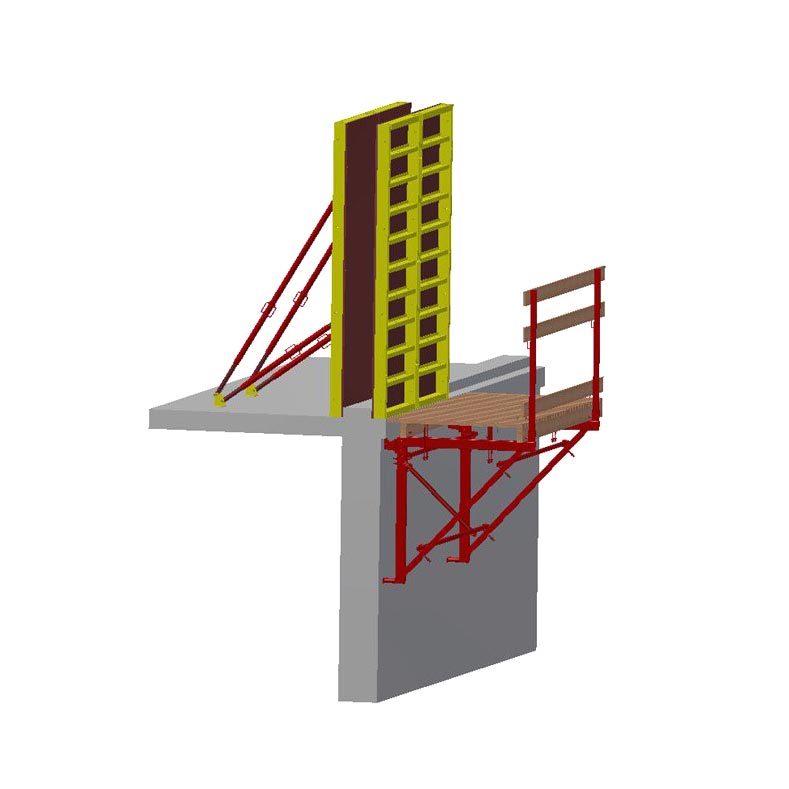

Подмости ПН-6

Description

Подмости ПН-6 — техническое описание от производителя RedStopНазначение
Подмости ПН-6 предназначены для организации стационарных/переносных рабочих площадок при выполнении фасадных, каменных, отделочных, малярных и монтажных работ на строительных объектах. Разработаны для использования инженерами, проектировщиками, строителями и монтажными бригадами, требующими надежной модульной конструкции с быстрой сборкой и гарантированной несущей способностью.Конструктивная схема
— Модульная рамная система с длиной типового блока 2 000 мм; комплект для ПН-6 состоит из трех блоков суммарной длиной 6 000 мм. Возможна сборка в иных конфигурациях (1×6 м, 2×3 м и т.п.) для адаптации под проектные требования.
— Шаг поперечных стоек 1 000 мм. Ширина рабочей площадки 1 200 мм (полезная ширина 1 150 мм).
— Вертикальные рамы — профильная труба Ø 48,3 мм, стенка 2,5 мм, термоупрочнённая углеродистая сталь S235 (аналогичные марки по техническим условиям).
— Поперечные и диагональные связи — труба Ø 30–38 мм, стенка 2,0–2,5 мм; узлы стыковки — болтовые соединения с применением хомутов/зажимов или фланцевых соединений М16, затяжка ключом.
— Опоры — винтовые домкраты (регулировка высоты ±250 мм) с площадкой Ø 140 мм для распределения нагрузки. В комплекте — базовые опорные лапы и фланцы для анкерного крепления к основанию.
— Рабочее настиление — стальные рифлёные листы толщиной 1,5–2,0 мм с противоскользящим покрытием или усиленные деревянные щиты (контрбревно) толщиной 40–50 мм по заказу; крепление настила болтовое с фиксатором.
— Ограждения и бортики — перильная система высотой 1 100 мм от уровня настила, промежуточные перила и подножные борта 100 мм; элементы быстроразборные, защёлкиваются на стойки.
— Лестницы/сходни — встроенные или навесные лестничные секции для подъёма на уровень подмостей с углом ≈ 60° и ступенями с противоскользящими насечками.
— Крепления для средств коллективной и индивидуальной защиты: проушины и точки крепления для стропов/канатов СИЗ типа «удавка»/анкерные блоки для органа страховки.Технические характеристики
— Номинальная длина модуля: 2 000 мм; стандартная конфигурация ПН-6: 6 000 × 1 200 мм.
— Полезная ширина рабочей поверхности: 1 150 мм.
— Рабочая высота (по заказу): от 0,5 м до 6,0 м (модульная сборка, возможна поэтапная надстройка до 6 м).
— Расчетная нормативная нагрузка: 2,0 кН/м² (≈200 кг/м²) — нормировочная эксплуатационная; допустимая временная сосредоточенная нагрузка на настил до 2,5 кН.
— Коэффициент запаса прочности конструкции: ≥ 2,0 при нормативной нагрузке.
— Масса стандартного комплекта ПН-6 (3×2 м модуль): ≈ 220–260 кг в зависимости от варианта настила и комплектации (точная масса указывается в спецификации заказа).
— Максимально допустимая высота без дополнительных укрепляющих связей: 6,0 м. При необходимости большей высоты — обязательное применение анкерных растяжек и усиленных диагоналей согласно проекту.
— Температурный диапазон эксплуатации: от −40 °C до +60 °C (стандартное антикоррозионное покрытие и комплектующие из оцинкованной стали по опции).
— Время составной сборки типовой секции на бригаду из 2–3 человек: 15–30 минут (зависит от условий площадки).Материалы и защита от коррозии
— Сталь каркаса: конструкционная сталь S235/сталь с аналогичными механическими характеристиками.
— Коррозионная защита: грунтовка по металлу + порошковая полиэфирная окраска (стандартный цвет RedStop); по заказу — горячее цинкование (выше коррозионной стойкости для агрессивной среды).
— Настил: рифлёный стальной лист с антикоррозионным покрытием или обработанная древесина категории не ниже ГОСТ 2695 (по запросу).Монтаж и эксплуатация
— Сборка без сварочных работ: все соединения болтовые/шпилечные, допускающие быструю сборку и разборку на объекте.
— Выверка геометрии осуществляется уровнями и регулировочными домкратами в опорах.
— Обязательная установка ограждений по периметру и устройства подножных пластин при организации рабочей площадки.
— Требования к основанию: жесткая опора, способная воспринимать сосредоточенные нагрузки опорных лап; при работе на мягком грунте — использование подкладных плит или распределительных фланцев.
— Обслуживание: периодическая проверка крепежа и состояния настила не реже одного раза в 7 дней при эксплуатации; замена повреждённых элементов.
— Упаковка/транспорт: стандартные грузовые паллеты для доставки; комплект частей оптимизирован для погрузки в фургон/контейнер.Комплект поставки (стандарт)
— Рамы вертикальные 3 шт. (2 м).
— Поперечные и диагональные связи.
— Настилы стальные рифлёные/древесные 3 шт.
— Опорные винтовые домкраты 4 шт.
— Ограждения перильные (верхний и средний пояс).
— Комплект болтов/гаек/крепёжных элементов.
— Паспорт изделия, монтажная схема, рекомендации по эксплуатации и испытаниям.Адаптация под проект
— Возможность поставки с усиленным настилом, увеличенной шириной, анкерными узлами, системой вынесенных опор, ограждением с проходами и раздвижными элементами по спецзаказу.
— Разработка проектной спецификации и расчётов на основе предъявленных нагрузок и условий площадки (ветровые и снеговые нагрузки, особенности фундамента).Контроль качества и испытания
— Каждая партия проходит визуальный контроль, проверку геометрии и выборочные статические испытания на прочность и деформацию при заданных нагрузках;
— Документы качества и протоколы испытаний предоставляются по запросу вместе с отгрузочной документацией.Преимущества ПН-6 RedStop
— Модульность и простота монтажа/демонтажа.
— Высокая несущая способность при оптимальной массе конструкции.
— Универсальность применения и совместимость с аксессуарами.
— Возможность антикоррозионной обработки для наружных работ в агрессивной среде.Для получения подробной технической консультации, проектных расчётов, спецификации под ваш объект и отправки коммерческого предложения отправьте заявку с реквизитами на электронную почту info@redstop.ru или позвоните по телефону +7 (495) 223-10-92.
