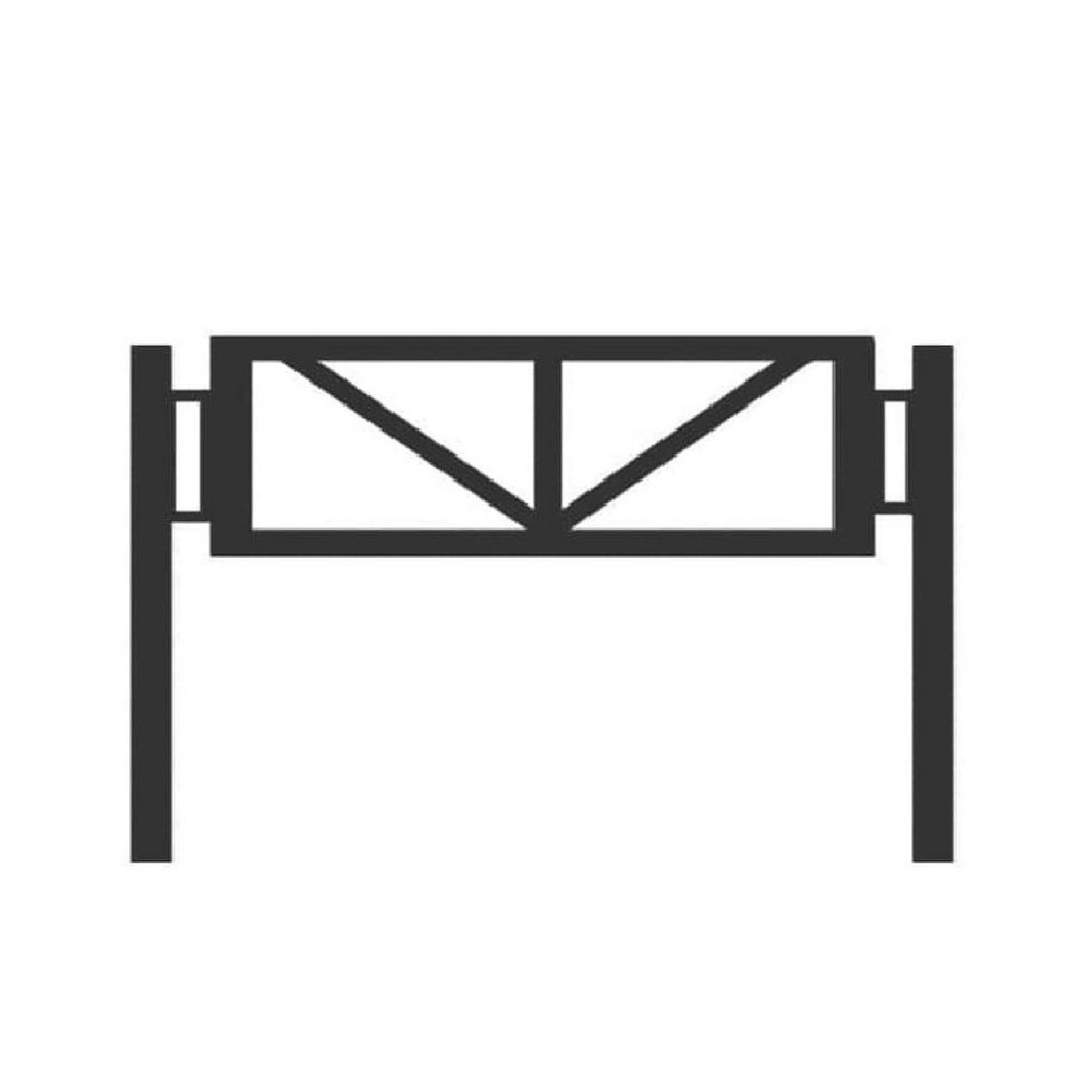

Пешеходное ограждение ПО-9 1930х850

Description

RedStop предлагает пешеходное ограждение ПО-9 1930х850 — модульное ограждение для организации безопасного пешеходного движения в городской среде, на строительных площадках, вдоль временных и постоянных трасс. Техническое описание и основные характеристики предназначены для инженеров, проектировщиков и конструкторов.Назначение
— Ограждение пешеходных зон, тротуаров, строительных ограждений, временных проходов и коридоров. Обеспечивает визуальную и физическую защиту пешеходов, направляет потоки и препятствует несанкционированному проникновению.Габаритные размеры
— Длина модуля (панели): 1930 мм.
— Полная высота панели: 850 мм.
— Высота полезного ограждающего полотна: 800–820 мм (в зависимости от конфигурации опор).
— Масса типового модуля: ~20–28 кг (в зависимости от исполнения и толщины металла). Точный вес указывается в спецификации к поставке.Конструкция и материалы
— Рама панели: профильная стальная труба прямоугольного сечения 40×20 мм (возможны варианты 40×25 или 50×25 по согласованию).
— Вертикальные стойки (опорные элементы): профильная труба 60×60 мм или круглая труба Ø60 мм.
— Заполнение панели: сварная сетка из стальной проволоки диаметром 3–5 мм с ячейкой 50×50 мм или 100×50 мм; возможно исполнение сплошной вставкой (лист 1,5–2,0 мм) по техзаданию.
— Соединение панелей: болтовые фланцевые соединители или зажимы (на выбор), предусмотрены технологические отверстия под болты М12–М16.
— Опорный фланец: стальной лист 150×150 мм толщиной 6–8 мм с отверстиями под анкерные болты.Коррозионная защита и отделка
— Базовое исполнение: промышленная грунтовка + порошковая полимерная покраска по RAL (стандартные цвета: RAL 3020 — красный, RAL 9005 — черный, RAL 7035 — светло-серый). Цвет и тип покрытия оговариваются в договоре.
— Опция: горячее цинкование (ГЦ) по договору, возможно комбинированное покрытие ГЦ + порошковая окраска для повышенной долговечности в агрессивной среде.
— Соответствие требованиям промышленной защиты покрытий по нормативам; документация на покрытие предоставляется при поставке.Крепление и монтаж
— Способы крепления: анкерные болты в фундаментную плиту/бордюр; встроенные закладные втулки/стойки (для временных ограждений); монтаж на опорные кронштейны к металлическим или железобетонным конструкциям.
— Рекомендуемые анкерные болты: M12–M16, глубина анкеровки ≥80 мм в бетон класса не ниже B20.
— Монтаж модуля одной бригадой (2–3 человека). Время установки одного модуля при типичном исполнении — 8–12 минут.
— Расстояние между опорами соответствует длине модуля 1930 мм; при необходимости допускается установка с промежуточными стойками.Нагрузки и прочностные характеристики
— Конструкция рассчитана на эксплуатационные эксплуатационные нагрузки от прикладных воздействий пешеходов и ветровые нагрузки, типичное нормативное расчетное усилие на перила принимается 0,5 кН/п.м (по согласованию с проектной документацией может быть увеличено).
— Ограждение проектируется с запасом прочности для устойчивости к ударам и динамическим воздействиям, соединения bolted welded рассчитаны на нормативные усилия.
— Детали и соединения допускают сварку и дополнительное усиление в узлах по проекту.Транспортировка и упаковка
— Поставляется секциями, упакованными в штабели с защитой от повреждений (стретч-пленка и деревянные подкладки). Возможна отгрузка в вертикальном или горизонтальном положении.
— Количество в транспортной единице зависит от комплектации и покрытия; расстановка для транспортировки согласуется заказчиком.Комплект поставки
— Модуль (панель ПО-9 1930х850), опорные стойки/фланцы, комплект анкерных болтов (при опции), крепежные элементы для стыковки модулей, паспорт изделия, сборочный чертеж, спецификация материалов.
— По запросу предоставляем комплект монтажной документации: схема установки, чертеж фланцев, ведомость материалов, рекомендации по коррозионной защите и уходу.Варианты исполнения и дополнительные опции
— Изменение цвета по RAL, усиленное наполнение (листы), декоративные полимерные накладки, система быстрой сборки/разборки для временных ограждений, дополнительные защитные элементы (отбойники, сигнализаторы), исполнение для повышенной коррозионной среды (морской климат).
— Возможность изготовления панелей по индивидуальным размерам и с дополнительными отверстиями/креплениями по проекту заказчика.Документация и сертификация
— При поставке предоставляются: технический паспорт, сборочные чертежи, спецификации, протоколы испытаний на материал и покрытие (при наличии). Сертификация и соответствие нормативам обсуждаются в рамках коммерческого предложения.Для получения подробной технической консультации, расчета стоимости, коммерческого предложения и готовых чертежей отправьте заявку с реквизитами на электронную почту info@redstop.ru или позвоните по телефону +7 (495) 223-10-92.
