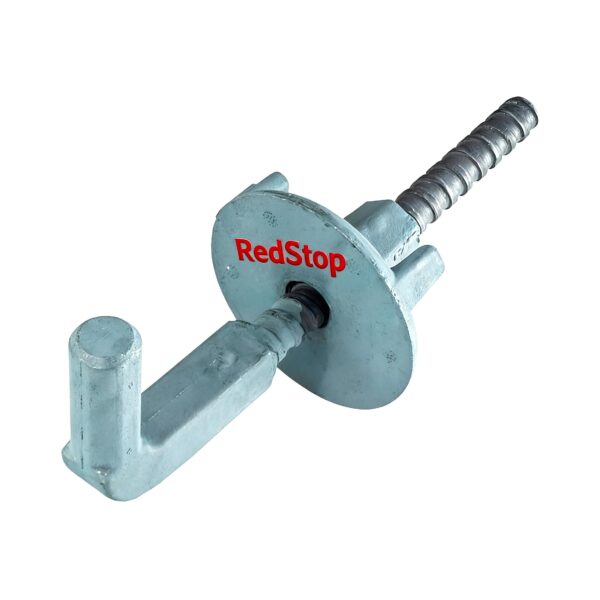

Шкворень Ш (флажок) для опалубки колонн на щитах Ш4

Description

RedStop — шкворень Ш (флажок) для опалубки колонн на щитах Ш4Назначение
Шкворень Ш (флажок) предназначен для быстрого и надежного соединения опалубных щитов системы Ш4 при монтаже опалубки колонн, передачи осевых и поперечных усилий, обеспечения точного позиционирования щитов в проектном положении.Конструкция
— Исполнение: стержень с плоским флажковым торцом (флажок) и рабочей частью цилиндрического профиля.
— Геометрия флажка: фланец с технологическим отверстием под стопорный элемент или фиксатор; размеры флажка адаптированы под вырезы и петли щитов Ш4.
— Крепление: проходное сопряжение через монтажные отверстия щита с возможностью фиксации шплинтом/шайбой/стопорным кольцом или гайкой по заказу.
— Варианты исполнения: стандартный шкворень, шкворень с утолщенным флажком, шкворень с направляющей втулкой, шкворень с резьбовой частью для фиксации.Материал и обработка поверхности
— Материал: углеродистая конструкционная сталь (возможна поставка из нержавеющей стали по запросу).
— Термо- и механическая обработка: прокат/ковка и механическая обработка, при необходимости закалка или нормализация для достижения требуемой прочности.
— Коррозионная защита: горячее цинкование, гальваническое покрытие, фосфатирование или порошковая окраска по согласованию.
— Контроль качества: входной контроль химического состава и механических свойств, контроль размеров и геометрии на станках КИП.Технические характеристики (стандартные варианты, возможна адаптация под заказ)
— Диаметры рабочей части: типовые 18, 20, 22, 25 мм (возможны нестандартные размеры по чертежу заказчика).
— Длина рабочей части: 120–300 мм (по запросу).
— Толщина флажка: 6–12 мм (варианты).
— Отверстие в флажке под стопор: Ø 8–16 мм в зависимости от исполнения.
— Допуски размеров: по согласованию; типовой допуск по диаметру ±0,5 мм.
— Расчетная несущая способность: зависит от диаметра, материала и схемы загрузки; стандартные исполнения рассчитаны на эксплуатационные нагрузки, типичные для опалубочных узлов колонн — проектные характеристики предоставляются после указания конкретного варианта и условий применения.Совместимость и применение
— Полная совместимость с опалубными щитами системы Ш4 и аналогичными конструкциями щитов для колонн.
— Применяется в монолитном строительстве, при сборке и перестановке опалубочных рам, при создании жестких соединений щитов и контрфорсов.Монтаж и эксплуатация
— Установка: вставить шкворень через монтажные отверстия щитов, обеспечить поперечную фиксацию стопорным элементом. При сборке соблюдать соосность отверстий и отсутствие зазубрин.
— Рекомендации по эксплуатации: периодический осмотр на предмет износа и коррозии, очистка рабочей поверхности от бетона и абразивных загрязнений, контроль состояния стопорных устройств.
— Ограничения: не допускать ударных нагрузок и коррозионного повреждения без своевременной защиты; при использовании в агрессивной среде рекомендована нержавеющая версия или дополнительная защита.Документация и поставка
— Комплектация: шкворень (шт.), при необходимости комплект стопорных элементов (шплинт/кольцо/гайка), упаковка.
— Упаковка: пакетирование, деревянные поддоны или ящики по согласованию.
— Документы: технический паспорт изделия, протоколы контроля, при необходимости сертификаты материалов и соответствия.
— Изготовление под заказ: возможна полная адаптация размеров, материала и покрытия по чертежам заказчика; предоставляем 2D/3D чертежи и расчеты по запросу.Преимущества изделия RedStop
— Конструкционная совместимость с щитами Ш4 и типовыми узлами опалубки колонн.
— Надежная фиксация и высокая эксплуатационная износостойкость при корректном обслуживании.
— Вариативность исполнения и возможность изготовления под конкретный проект.
— Коррозионная защита и контроль качества на всех этапах производства.Для получения подробной технической консультации, расчета параметров под вашу конструкцию и оформления заказа отправьте заявку с реквизитами на email info@redstop.ru или позвоните по телефону +7 (495) 223-10-92.
