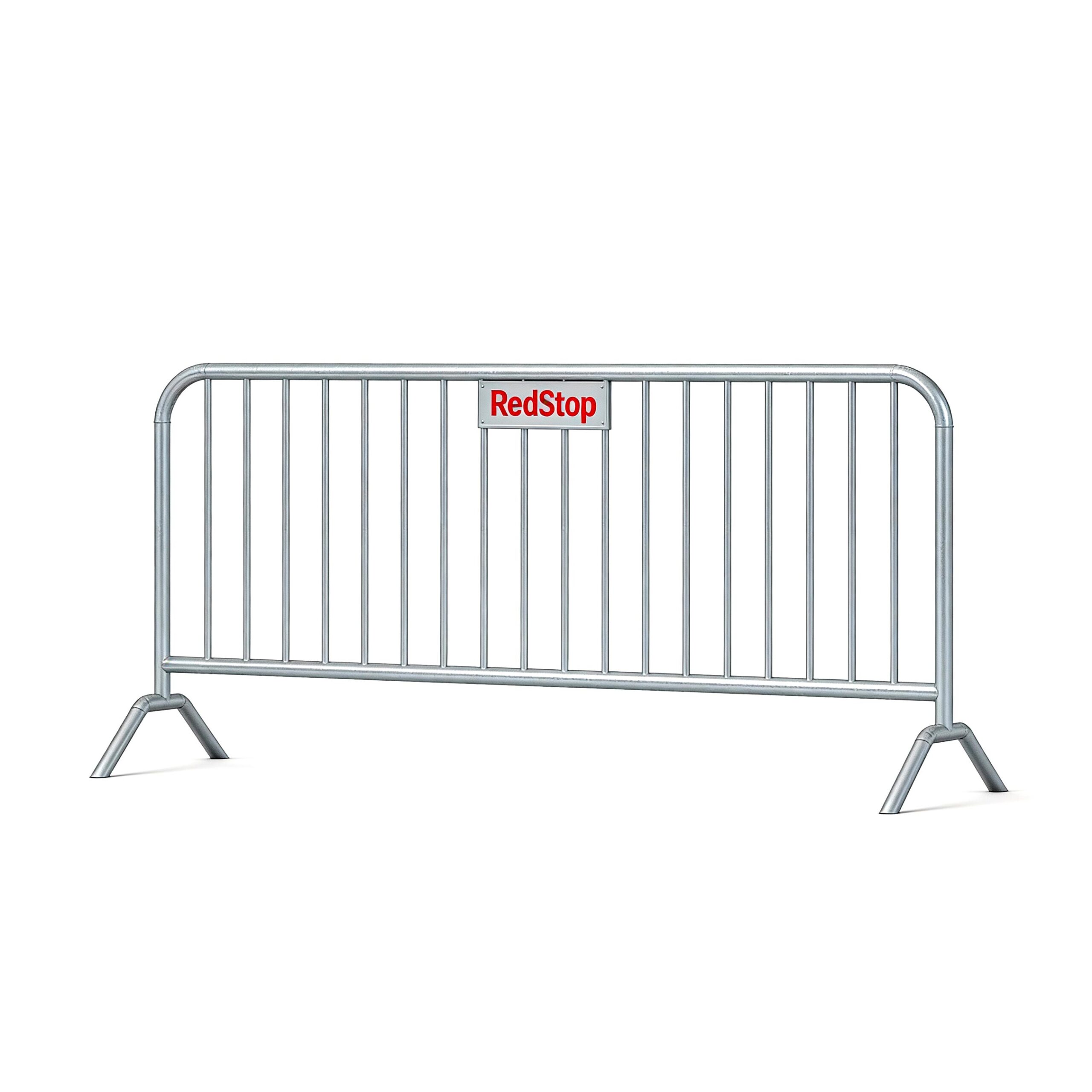

Фан-барьер оцинкованный Оптима Ш2500 х В1200мм труба D38

Description

Фан-барьер оцинкованный «Оптима» Ш2500 × В1200 мм, труба D38 — техническое описание (RedStop)Назначение
— Модульный ограждающий элемент для организации пешеходных коридоров, ограждений массовых мероприятий, строительных площадок, временных периметров и безопасности на объектах с интенсивным людским потоком. Предназначен для использования в стационарных и временных системах сцепки модулей.Конструкция
— Рама: сварная прямоугольная рама из круглой стальной трубы Ø38 мм.
— Заполнение панели: цельная стальная листовая панель (тип «фан») толщ. 1,5 мм, прикреплённая к раме точечной сваркой/заклёпками; возможна комплектация с перфорированным листом (перфорация Ø8 мм, шаг 12,5 мм) или сварной сеткой (ячейка 50×50 мм, проволока Ø4 мм) по запросу.
— Вертикальные/горизонтальные ребра жёсткости: по периметру и по центру панели для предотвращения прогиба при нагрузках.
— Крепления модулей: цилиндрические механические замки-стыковки с упором, болтовые соединения М8/М10 в местах стыков.
— Опоры: база с приварной опорной площадкой/ножкой для анкеровки к фундаменту (пластина 150×150×6 мм, 2 отверстия Ø14 мм) или с возможностью установки на временные противовесы.Материалы и покрытие
— Каркас: сталь холодногнутого профиля, класс S235/Ст3 по ГОСТ.
— Заполнение: листовая сталь S235, толщина 1,5 мм.
— Антикоррозионная защита: горячее цинкование (по ГОСТ) – слой цинка не менее 60–80 мкм; по согласованию — порошковая полиэфирная краска (RAL) поверх цинка для декоративного и дополнительного защитного слоя.
— Сварные швы очищены и, при необходимости, обработаны пассивацией перед нанесением покрытия.Габаритные и массо-габаритные параметры
— Номинальные габариты панели: Ширина (шаг модуля) 2500 мм × Высота 1200 мм.
— Толщина каркаса: труба Ø38 мм, стенка 2,5 мм (стандартное исполнение); возможны варианты стенки 2,0–3,0 мм по заказу.
— Толщина листа заполнения: 1,5 мм (стандарт) / 2,0 мм (усиленное исполнение).
— Масса одной панели (ориентировочно): 50–60 кг в зависимости от типа заполнения и опций.Качество изготовления и допуски
— Контроль геометрии: предельные отклонения по размерам ±3 мм, отклонение плоскостности панели — не более 2 мм на 1 м длины.
— Сварка: автоматические/полуавтоматические сварочные процессы с последующей зачисткой швов; контроль сплошности и внешнего вида швов.
— Поверхностная подготовка: обезжиривание и механическая очистка перед цинкованием.Крепления и монтаж
— Стандартный комплект крепежа: оцинкованные болты M8/M10, гроверные шайбы, гайки с контргайкой; шаг крепления к основанию 250–500 мм в зависимости от проекта.
— Варианты монтажа: анкерное крепление к монолитной ж/б плите, крепление на металлические опоры, установка на мобильные подставки или противовесы для временных ограждений.
— Рекомендации проектирования соединений: при проектировании линий ограждения учитывать передачу усилий через каждые 2,5 м (точка стыка модулей) и предусматривать расчёт ветровых нагрузок по заданным нормам для региона (проектная ветровая нагрузка учитывается в составе строительного проекта).Расчётные и эксплуатационные характеристики
— Конструктивно рассчитан на эксплуатационные нагрузки, характерные для ограждений массового использования; параметры для расчёта ветровых и ударных нагрузок предоставляем в виде исходных данных и/или расчётной записки по запросу.
— Температурный диапазон эксплуатации: −40 °C … +60 °C.
— Ресурс антикоррозионной защиты при нормальной эксплуатации (без механических повреждений покрытия): 10+ лет (при соблюдении условий и рекомендаций по обслуживанию).Комплектация поставки
— Панель фан-барьера Ø38 D38 × Ш2500 × В1200 — 1 шт.
— Крепёжный набор (болты, гайки, шайбы) — комплект на стык и крепление к основанию.
— Опорная пластина/ножка — в зависимости от комплектации.
— Упаковка: деревянный поддон, полипропиленовая стрейч-плёнка, защитные уголки.Транспортировка и хранение
— Хранение в складских помещениях под навесом; исключать длительное воздействие стоячей воды и механических повреждений покрытия.
— Транспортировка на паллетах, элементы фиксируются для предотвращения трения и ударов; допускается штабелирование не более 3 уровней при наличии разделительных прокладок.Опции и дополнительные исполнения
— Перфорированное заполнение, сварная сетка, цельный лист различной толщины.
— Порошковая окраска по RAL поверх цинкового слоя.
— Увеличенная толщина стенки трубы, усиленные ребра жёсткости.
— Колесные опоры для мобильных ограждений, сцепные механизмы для замка модулей, специальные анкера и противовесы.
— Индивидуальные габариты и конфигурации по чертежу заказчика.Документация и поддержка
— В комплект поставки может быть включён паспорт изделия, сборочный чертёж, протоколы контроля сварки и покрытий; чертежи в DWG/STEP предоставляются по запросу.
— Возможна поставка с протоколами испытаний на прочность и коррозионную стойкость по согласованию.Производство и сроки
— Изготовление на собственных производственных мощностях RedStop с контролем качества на всех этапах.
— Срок поставки типовой комплектации: типично 10–15 рабочих дней; точный срок — по согласованию и в зависимости от объёма заказа и опций.Контакт для технической поддержки и заказа
Компания RedStop. Для получения подробной технической консультации и коммерческого предложения отправьте заявку с реквизитами на электронную почту info@redstop.ru или позвоните по телефону +7 (495) 223-10-92.
