Ригель 3.0

Description

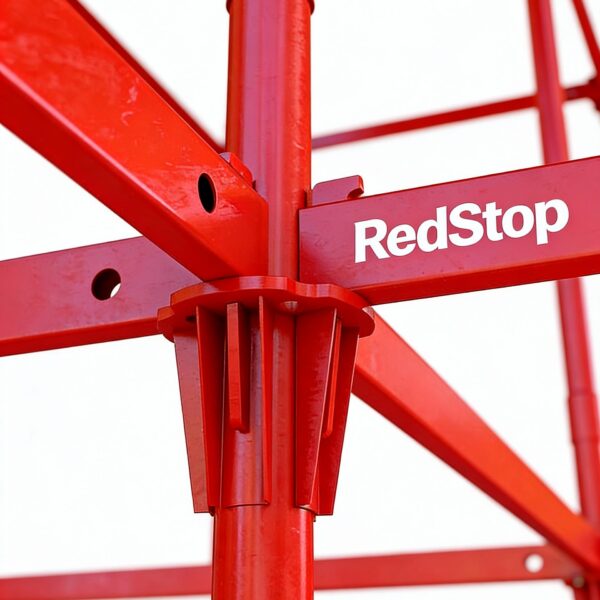

Ригель 3.0 — модульный несущий элемент для каркасных конструкций, фасадных систем и межэтажных перекрытий от производственной компании RedStop. Разработан для проектировщиков, конструкторов и инженеров, требующих высокую прочность, предсказуемую деформационность и простоту интеграции в типовые и индивидуальные узлы зданий и сооружений.Ключевые особенности
— Назначение: ригель силовой для металлических и комбинированных каркасов, монтажных и опорных элементов навесных фасадов, конструкций перекрытий и сборных рам.
— Конструкция: профиль сварной/гнутый с оптимизированным поперечным сечением для максимальной прочности при минимальном весе, предусмотрены стандартные и перфорированные варианты для прокладки коммуникаций.
— Материал: конструкционная сталь марки S235 / S355 (по запросу другие марки), класс прочности и пластичности адаптируется под проектные требования.
— Покрытие: горячее цинкование по ГОСТ или промышленная лакокрасочная система (эпоксидные/полиуретановые покрытия) с контролируемой толщиной 50–120 мкм; опции антикоррозионной подготовки для агрессивной среды (C3–C5 по EN ISO 12944).
— Производство: механическая обработка и сварка в среде защитных газов, контроль геометрии на каждой партии, комплект сопроводительных документов (СМР, сертификаты, протоколы испытаний).Технические параметры (типовые значения; конкретные параметры поставляются в спецификации проекта)
— Длина стандартная: 1,0–6,0 м (изготовление по длинам заказчика до 12 м при поэтапной логистике).
— Сечения: прямоугольный/Т-образный/швеллерный профиль, типовые сечения 80×40, 120×60, 160×80 мм и пр.; масса 6–22 кг/м в зависимости от сечения и толщины стенки.
— Толщина стенки: 3–12 мм, подбирается в зависимости от расчетной нагрузки.
— Нормативная несущая способность: проектируется под требуемые переменные и постоянные нагрузки — расчетное сопротивление прогибу и на изгиб согласуется с проектными нагрузками; типичные значения на контролируемом образце при t=6 мм: момент сопротивления и предельные нагрузки предоставляются в технической спецификации.
— Стыковка и сборка: фланцевые соединения под болт M12–M20, болтовые узлы класса 8.8/10.9; шовная сварка по ГОСТ с реализацией контрольных точек.
— Допустимая рабочая температура: -40…+80 °C; опции для эксплуатации при высоких температурах по согласованию.
— Точность геометрии: отклонение размеров ±2 мм на длину до 6 м, торцовка под углом ±0,5°.Применение
— Навесные вентилируемые фасады (ригель как горизонтальный несущий элемент).
— Металлоконструкции каркасов зданий, ангаров, модульных конструкций.
— Межэтажные и межмодульные связи в сборных конструкциях.
— Конструкции ограждений, козырьков, балконных элементов.
— Инфраструктурные объекты, где требуется повторяемость и типизация элементов.Инженерно-конструкторские решения
— Типовые узлы: унифицированные фланцевые и болтовые соединения, узлы опирания на колонну с винтовыми подтяжками, компенсаторы температуры и усадки.
— Рекомендации по расчету: учитывать комбинированные воздействия (ветровая нагрузка, снеговая, эксплуатационная), проверять критические сечения на изгиб и срез, рекомендовано использовать коэффициенты надежности по СП и ГОСТ; при динамических нагрузках — учитывать влияние циклических и ударных нагрузок, проводить расчет на усталостную долговечность.
— Ограничения по пролетам: при использовании стандартных сечений рекомендованные пролетные расстояния до 3,0–4,5 м без промежуточной стойки (зависит от нагрузки и толщины стенки).
— Подбор крепежа: болты класса не ниже 8.8; момент затяжки и схема анкерования согласуются с проектной документацией; рекомендуемая минимальная глубина анкеров в бетоне — согласно инженерному расчету.Проектирование и интеграция
— Предоставление комплектов рабочих чертежей для внедрения в рабочую документацию: 2D/3D модели в форматах DWG, DXF, STEP, IFC по запросу.
— Возможность изготовления по специфическим чертежам заказчика, в том числе с перфорацией, дополнительными ребрами жесткости, отверстиями для коммуникаций.
— Поддержка расчета узлов и выдача спецификаций для монтажных организаций.Качество, испытания и документация
— Входной контроль материалов, партии поставки с пакетом сертификатов на металл.
— Неразрушающий контроль сварных швов (UT/MT) по согласованной программе контроля.
— Статические испытания на выборочных образцах, протоколы испытаний при поставке крупной партии.
— Маркировка изделий, упаковка и инструкция по монтажу включаются в комплект поставки.
— Гарантийные обязательства и сервис: гарантия производителя на конструктивную целостность при соблюдении условий эксплуатации (условия и срок по договору).Логистика и сроки
— Срок изготовления стандартной партии: от 5 рабочих дней (в зависимости от объема и комплектации).
— Упаковка и отгрузка: группа элементов комплектуется в связки, защитная прокладка, маркированные пакеты с комплектом документов; отгрузка автомобильным/железнодорожным транспортом.Преимущества Ригель 3.0 от RedStop
— Оптимизированная геометрия для снижения веса при сохранении прочностных показателей.
— Широкие возможности кастомизации под проектные задачи.
— Полный пакет технической документации и поддержка инженеров RedStop на всех этапах проекта.
— Соответствие требованиям индустриального качества и промышленным стандартам.Для получения подробной технической консультации, расчета узлов, запросов на 2D/3D-файлы и коммерческого предложения отправьте заявку с реквизитами на электронную почту info@redstop.ru или позвоните по телефону +7 (495) 223-10-92.
