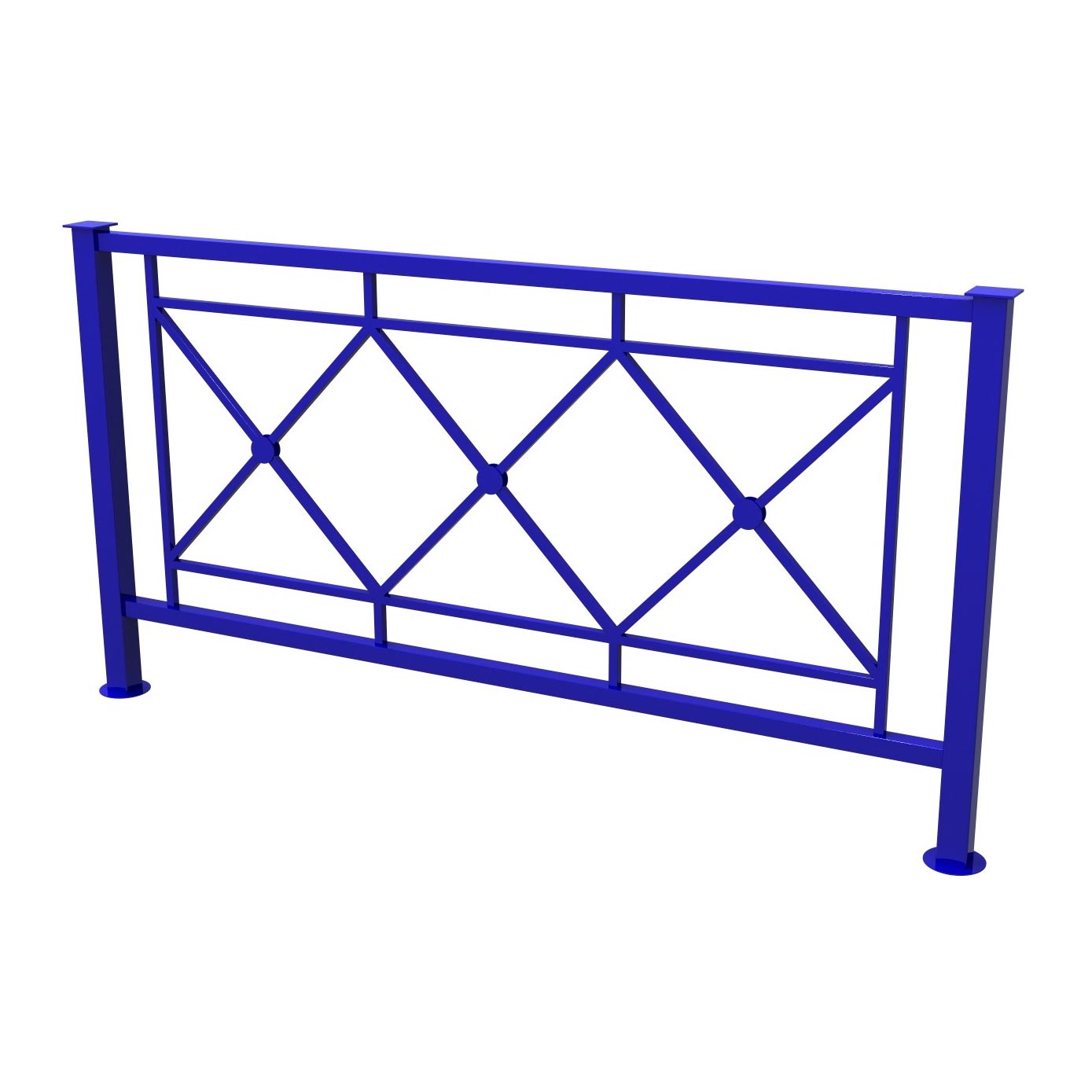

Комплект пешеходного ограждения ПО-5 столб 1.5м 60х60

Description

Комплект пешеходного ограждения ПО-5 — столб 1,5 м, профиль 60×60 мм (RedStop)Назначение
Предназначен для организации пешеходных зон, ограждения тротуаров, пешеходных переходов, территорий общественного и промышленного назначения. Применяется в составе секционных и модульных пешеходных ограждений ПО-5 для обеспечения безопасности пешеходного движения и разграничения потоков.Комплектация (стандарт)
— Столб квадратный профиль 60×60 мм, высота от уровня опоры 1500 мм;
— Опорная (монтажная) пластина для анкерного крепления или фланец для встраивания в основание;
— Крепёжные элементы для фиксации секций (болты/шайбы/гаки) — комплект;
— Инструкция по монтажу.Материалы и покрытия
— Материал: конструкционная сталь (рекомендуемая марка — S235/S275 или эквивалент по прочности);
— Толщина стенки профильной трубы: типовое исполнение 2,5 мм (возможны варианты 2,0–3,0 мм по согласованию);
— Покрытие: горячее цинкование (ГОСТ/EN по желанию заказчика) с последующей порошковой окраской (порошковые полиэфирные/полиуретановые покрытия), либо только цинкование для эксплуатации в агрессивных средах;
— Крепёж — коррозионно-стойкая сталь или оцинкованные болты.Геометрические и конструктивные параметры
— Сечение столба: 60×60 мм (квадратный профиль);
— Высота от уровня опоры: 1500 мм;
— Тип монтажной пластины: стандартная 120×120 мм × 4–6 мм с 4 отверстиями Ø14 мм (возможна адаптация под анкерные болты заказчика);
— Варианты монтажа: анкерное крепление к ЖБ/бетонному основанию, установка в бетонируемый стакан/фундамент, фланцевое крепление;
— Допустимые допуски размеров и геометрии по согласованию.Крепление и монтаж
— Рекомендуемая схема установки: установка столба с опорной пластиной на анкеры M12–M16 с последующей герметизацией шва в зоне установки;
— При варианте вбетонирования — заглубление стакана 250–400 мм (в зависимости от геометрии секции и нагрузок);
— Стыковка со стандартными секциями ПО-5 осуществляется через крепёжные элементы, предусмотренные конструкцией — винтовое или болтовое соединение;
— Рекомендуемые монтажные моменты для болтов и контрольный список операций поставляются вместе с комплектом.Прочностные характеристики и расчётные данные
— Конструкция спроектирована для восприятия эксплуатационных нагрузок от средней пешеходной нагрузки и местных боковых усилий (ветровые/ударные нагрузки учитываются при проектировании секции);
— Проектные расчётные параметры (жесткость опоры, расчётное сопротивление сдвигу анкеров, момент сопротивления профиля) предоставляются по запросу в виде исходных данных и отчётов для включения в проектную документацию;
— Для включения в расчётную модель можете запросить у производителя чертежи в DWG/DXF и свойства поперечного сечения (Sx, Sy, Ix, Iy, Wx, Wy).Эксплуатация и обслуживание
— Рекомендуем ежегодный визуальный осмотр и очистку поверхностей от загрязнений; при повреждении лакокрасочного покрытия — локальная подготовка и восстановление антикоррозионного слоя;
— Срок службы при корректном исполнении антикоррозии и эксплуатации — не менее 10–15 лет в умеренных климатических условиях (зависит от условий эксплуатации и выбранного покрытия).Сертификация и документация
— Поставка сопровождается паспортом изделия, сертификатами на материалы и покрытия, протоколами контроля сварных швов и геометрических параметров по запросу;
— При необходимости возможна поставка изделий с сопутствующими расчетами и чертежами для включения в рабочую документацию проекта.Варианты поставки и опции
— Выполнение в повышенной коррозионной защите (толщины цинкового слоя, катодная защита);
— Порошковая окраска в цвета RAL по каталогу;
— Увеличенная толщина стенки профиля или усиленная опорная плита по проектному заданию;
— Поставка комплектами для монтажа, секциями в сборе или отдельными элементами.Заказ и техническая консультация
Производственная компания RedStop. Для получения полной технической документации (чертежи, расчеты, сертификаты), коммерческого предложения и согласования исполнения отправьте заявку с реквизитами на e-mail info@redstop.ru или позвоните по телефону +7 (495) 223-10-92 для подробной технической консультации.
