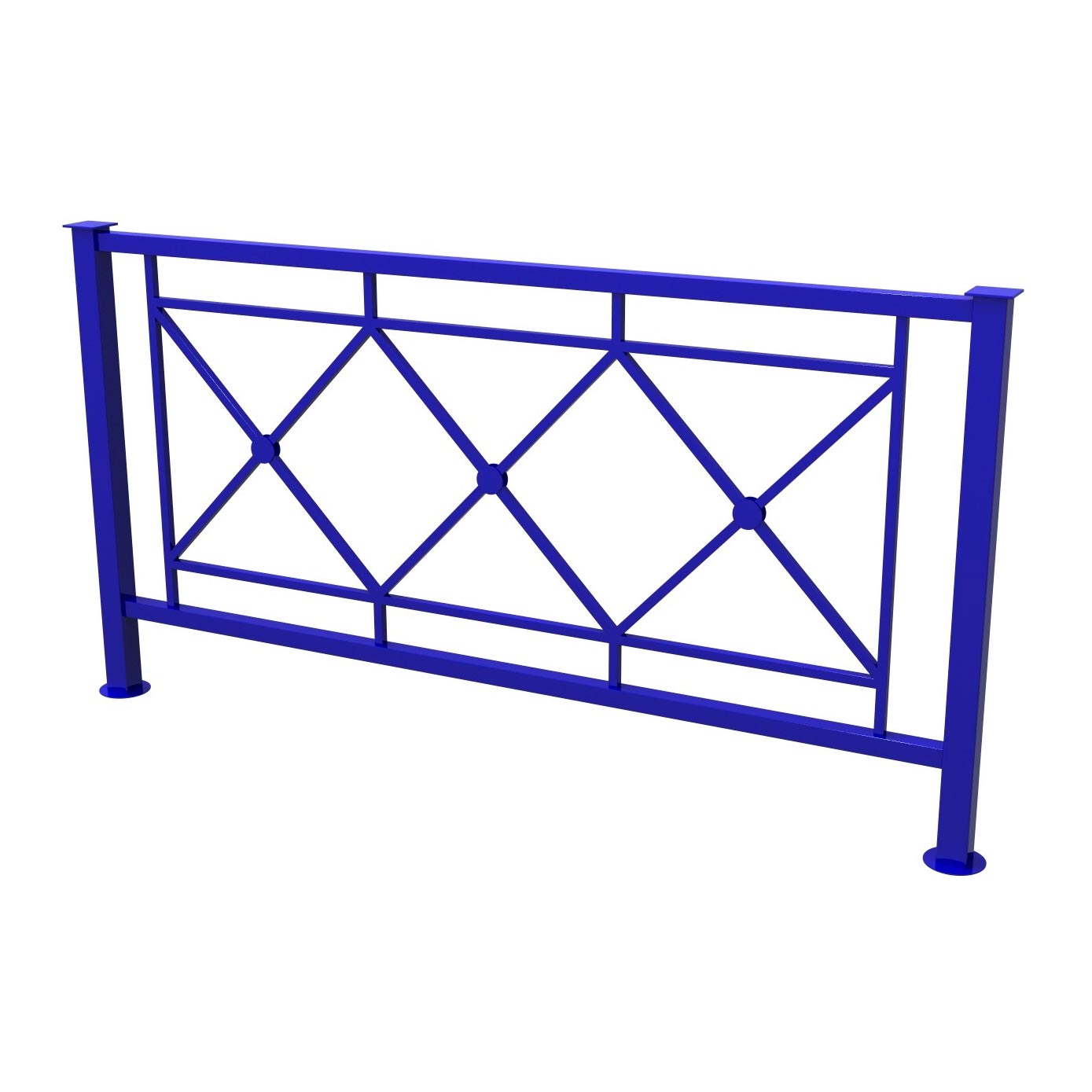

Комплект пешеходного ограждения ПО-5 столб 1.15м 60х60

Description

Производственная компания RedStop — Комплект пешеходного ограждения ПО-5, столб 1,15 м, профиль 60×60 мм. Профессиональное техническое описание для инженеров, проектировщиков и конструкторов.Краткое назначение и область применения
Комплект пешеходного ограждения ПО-5 предназначен для организации пешеходных зон, отделения пешеходных потоков от проезжей части, ограждения строительных площадок, парков, общественных пространств и иных объектов городской инфраструктуры. Столб высотой 1,15 м служит опорой для секционных панелей и перил ограждения ПО-5, обеспечивая необходимую жесткость и устойчивость при нормативных эксплуатационных нагрузках.Геометрические параметры и масса
— Общая высота над уровнем земли: 1,15 м.
— Сечение столба: квадратная труба 60×60 мм.
— Толщина стенки трубы (стандартная поставка): 2,5 мм (возможны варианты 2,0 мм и 3,0 мм по согласованию).
— Масса одного столба (примерно, при длине с закладной частью 1,45 м): ~6,5 кг. Материалы и механические характеристики
— Материал: углеродистая конструкционная сталь (аналог St3 / S235JR), поставка по техническим условиям завода.
— Механические свойства: предел текучести и прочность соответствуют требованиям для конструкционной стали данного класса при температурно-климатическом применении в городской среде.
— Сварные соединения: неразъемные швы завода-изготовителя, контроль качества сварки визуально и выборочно неразрушающими методами по согласованию с Заказчиком.Антикоррозионная защита и покрытие
— Подготовка поверхности: дробеструйная очистка до степени Sa2.5 / степень заводской очистки (по ТУ).
— Базовая защита: горячее цинкование (толщина цинкового слоя на поверхности — ориентировочно 60–100 мкм).
— Дополнительное покрытие: полимерное порошковое покрытие (полиэфир, толщина покрытия 60–80 мкм) с выбором цветов по каталогам RAL; стандартные цвета — RAL 9005 (черный), RAL 6005 (зеленый) и пр. Цвета и сочетания по согласованию.
— Прочность покрытий на истирание и сдвиг соответствует эксплуатационным требованиям для наружных атмосферных условий.Крепление и монтаж
— Тип основания: универсальный вариант с фланцевым основанием для анкеровки и вариант со стаканом/закладной частью для бетонирования.
— Фланцевая плита (стандарт): 120×120×6 мм с 4 отверстиями Ø14 мм для анкерных болтов M12/M16 (в комплект не всегда входит — оговаривается при заказе).
— Рекомендованная глубина закладки/бетонирования опоры при варианте со стаканом: 300–400 мм в монолитный бетон класса не ниже М200 (В15), с устройством правильной подушки и трамбовки.
— Рекомендуемая схема установки секций: шаг между опорами в зависимости от типа панели 1,0–2,0 м; нагрузки и шаг рассчитываются проектировщиком в зависимости от назначения и ветровых условий.
— Затяжка анкерных болтов: момент затяжки в пределах 50–70 Н·м (в зависимости от диаметра и марки анкера).
— Уплотнения и декоративные заглушки: пластиковые заглушки на торцы столбов и декоративные накладки на фланец по запросу.Проектные расчеты и эксплуатационные параметры
— Расчетная горизонтальная нагрузка на ограждение (прикладная на перила/щит): рекомендуемое значение для проектирования — до 0,5 кН/точка контакта при корректном монтаже и фундаменте; фактические параметры определяются расчетом в составе инженерного проекта.
— Устойчивость к механическим воздействиям и ударным нагрузкам обеспечивается конструктивным выполнением и качеством сварных швов; при необходимости предусматриваются усиленные варианты с большей толщиной стенки или увеличенным сечением.
— Рабочие температурные диапазоны эксплуатации: стандартное наружное применение в климатических зонах с сезонными изменениями температур (точные климатические пределы согласуются при заказе).Комплектность и дополнительные опции
— В базовый комплект входят: столб 60×60×2,5 мм, подготовленное антикоррозионное покрытие, при необходимости фланцевая плита или закладная часть.
— Дополнительно по заказу: комплект крепежа (анкера, болты, шайбы), декоративные заглушки, усиленные версии, сварные кронштейны для панелей, адаптация под электросварные или болтовые соединения, изготовление по индивидуальным чертежам заказчика.
— Упаковка: паллетирование и стрейч-пленка, маркировка заводской наклейкой с артикулом и данными партии.Контроль качества и документация
— Поставка сопровождается паспортом качества, протоколами контроля покрытий и сварки (по договоренности), сертификатами на применяемое сырье.
— В комплект документации по запросу предоставляются габаритные чертежи, ведомости материалов и рекомендации по монтажу для проектной документации.Совместимость и проектные рекомендации
— Столб разработан как модульная опора для секций ограждения ПО-5 и совместим с типовыми панелями и перилами, применяемыми в городском благоустройстве.
— Для корректного проектирования учесть ветровую нагрузку по региону, характер нагрузок (пешеходные потоки, возможные ударные воздействия), тип основания (асфальт, плитка, грунт) и обеспечить соответствующий фундамент или анкерное крепление.Заказ и техническая консультация
