Комплект пешеходного ограждения ПО-2-159 ОРУД

Description

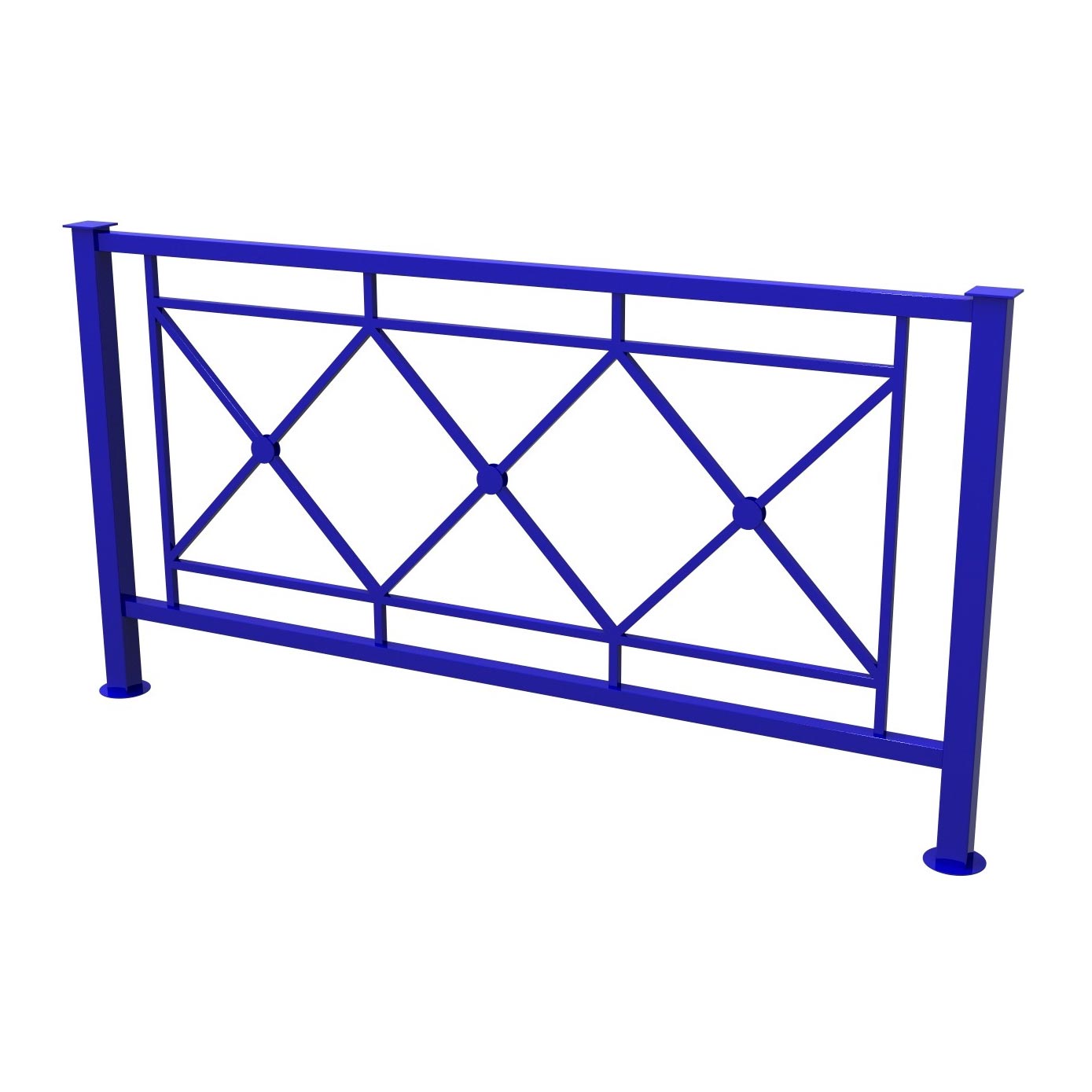

Комплект пешеходного ограждения ПО-2-159 ОРУД
Производитель: RedStopНазначение
Комплект пешеходного ограждения ПО-2-159 ОРУД предназначен для организации безопасной пешеходной зоны вдоль проездов, дорог, площадок и строительных объектов. Предназначен для применения в составе ограждающих конструкций общего и временного назначения на открытых территориях и промышленной инфраструктуре.Комплектация (стандартный комплект)
— Панель ограждения модульная длиной 2,5 м, высота панели — 1590 мм (ПО-2-159).
— Стойки опорные профильные — 60×60 мм, толщина стенки 3,0 мм, с опорной плоскостью (фланец) для анкеровки.
— Горизонтальные ригели — профильные трубы 40×20 мм и/или круглые трубы Ø33 мм, сварные поперечные и продольные элементы.
— Крепеж сборочный: болты и гайки оцинкованные, распорные шайбы, заглушки для стоек.
— Комплект уплотнений/прокладок и фланцевых соединений для базового монтажа.
— Инструкция по монтажу, паспорт изделия, комплект плоских деталей для сборки.Материалы и покрытие
— Сталь конструкционная: S235JR (EN 10025) или эквивалентная по прочности.
— Соединения — сварные швы ручной/полуавтоматической дуговой сварки с последующей зачисткой.
— Коррозионная защита: горячее цинкование по ISO 1461 (толщина цинкового покрытия не менее 80 µm в стандартной комплектации) с последующим полимерным порошковым покрытием (толщина ЛКМ 60–80 µm, стандартные цвета RAL по заказу).
— Возможна поставка в варианте только оцинкованном или с дополнительной антикоррозионной грунтовкой и лакокрасочным покрытием повышенной стойкости.Технические характеристики (стандарт)
— Высота модуля: 1590 мм.
— Длина модуля: 2500 мм (возможна поставка модулей 1000–3000 мм по заказу).
— Шаг стоек: 2500 мм (рекомендуемый для стандартной конфигурации).
— Сечение стоек: 60×60×3,0 мм.
— Ригели: 40×20 мм / Ø33 мм, толщина стенки 2,5–3,0 мм.
— Масса модуля (стандартный): ориентировочно 35–45 кг (в зависимости от комплектации и покрытия).
— Расчетная ветровая нагрузка (при шаге 2,5 м и стандартной жесткости): до 1,0 кПа; при проектировании под повышенные нагрузки выполняется инженерный расчет.
— Срок службы покрытия (при нормальных атмосферных условиях): от 15 лет (оцинкованный + порошковое покрытие); при агрессивных условиях — по согласованию с заказчиком.Конструкция и узлы
— Модульная схема со съемными креплениями обеспечивает быструю сборку/демонтаж и транспортировку.
— Опора со сварным фланцем (размер фланца 180×180×6 мм стандартно) для установки на болтовые анкеры М12–М16 или для заглубления в фундамент.
— Узлы сопряжения панелей — фланцевое/скользящее соединение с болтовой фиксацией, допускающее небольшие температурные и деформационные смещения.
— Возможность интеграции: калитки, ворота пешеходные, угловые секции, проемы для съезда и съёмные проёмы.Монтаж и основания
— Два варианта крепления: анкерная фиксация через опорную плиту к железобетонному фундаменту/плитам или заглубление стойки в монолитный фундамент.
— Рекомендуемая глубина заглубления стойки: 500–700 мм; класс бетона не ниже B20 (M250).
— Анкерные болты: M12–M16, длина по проекту; предварительный момент затяжки болтов 25–45 Н·м (в зависимости от диаметра и материала анкера).
— Точность установки стоек: вертикальность не хуже 5 мм на высоте 2 м.
— Монтажные допуски изготовления: ±2 мм по основным размерам, ±1° по углам сварных элементов.Проектирование и документация
— Поставляются рабочие чертежи и схемы монтажа в форматах DWG, PDF; по запросу — 3D-модели в STEP/IGES.
— Выполняется подготовка исполнительной документации и ведомостей металлоконструкций для привязки в проектную документацию.
— Возможна подготовка расчёта на устойчивость и прочность под заданные нагрузки (ветровые, снеговые, эксплуатационные) по заданию заказчика.Контроль качества и соответствие
— Входной контроль материалов (сертификаты на сталь, протоколы контроля покрытия).
— Контроль сварных соединений визуально и, при необходимости, НК (контроль капиллярный или УЗК по согласованию).
— Изготовление в соответствии с внутризаводскими процедурами качества и действующими нормативами по металлоконструкциям.Транспортировка и упаковка
— Упаковка: деревянные поддоны/рамки, полиэтиленовая плёнка, металлические хомуты.
— Транспортировка комплектов — автомобильным транспортом; возможна отгрузка железнодорожными платформами.
— Маркировка каждого модуля и комплекта монтажных элементов.Опции и исполнение по заказу
— Изменение высоты модулей, шага стоек и длины панелей.
— Усиленные стойки и дополнительные ребра жесткости для увеличения ветровой/механической нагрузки.
— Интеграция воротных секций, притворов, сигнальных элементов и антивандальных решеток.
— Специальные покрытия для агрессивной среды, окраска по индивидуальным RAL.Гарантия
— Гарантия на конструктивные дефекты изготовления: 12 месяцев с момента ввода в эксплуатацию (условия по договору).
— Гарантийные обязательства по коррозионной стойкости покрытия — в соответствии с условиями договора поставки.Контакт для заказа и технической консультации
От производителя RedStop: для получения подробной технической консультации и проработки проектных требований отправьте заявку с реквизитами на электронную почту info@redstop.ru или позвоните по телефону +7 (495) 223-10-92.
