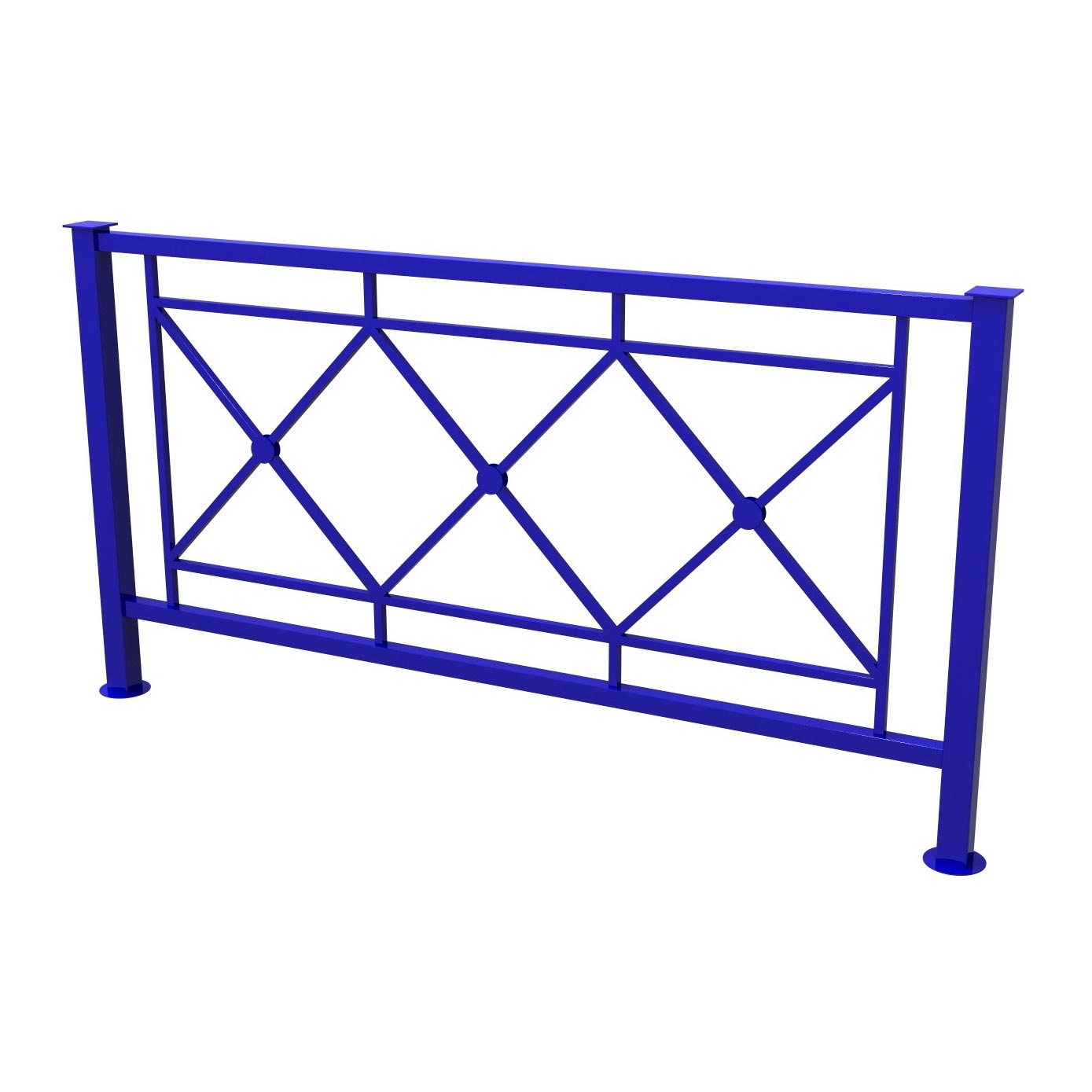

Комплект пешеходного ограждения ПО-1 «Крест» секция тип II столб 1.15м 80х80

Description

Комплект пешеходного ограждения ПО-1 «Крест», секция тип II, столб 1,15 м, 80×80 — описание от производственной компании RedStopНазначение
Комплект предназначен для организации пешеходных ограждений вдоль городских тротуаров, пешеходных переходов, мостовых переходов, территорий общественных объектов и промышленных площадок. Обеспечивает визуальную и физическую разграничительную функцию, защиту пешеходов и направляющую функцию движения.Состав комплекта
— Секция «Крест» (тип II) — стандартная длина 2,0 м (возможна длина по заказу);
— Столб несущий квадратный 80×80 мм, высота над уровнем монтажа 1,15 м;
— Горизонтальные ригели (перемычки) и вертикальные/диагональные элементы, образующие «крес-товый» орнамент;
— Крепежные элементы: анкерные болты или монтажная фланцевая плита с комплектом болтов М12–М16;
— Заглушки на столбы и декоративные накладки (по спецификации);
— Монтажная инструкция и паспорт изделия.Материалы и конструктивные решения
— Столб: профиль квадратный 80×80 мм, материал — сталь конструкционная холоднодеформированная (характерный класс прочности S235–S355 в зависимости от исполнения);
— Секция: ригели и элементы орнамента — профильная труба прямоугольного или круглого сечения (типовое сечение 20×40 мм или Ø16–Ø25 мм в зависимости от проекта);
— Сварные соединения — автоматическая/полуавтоматическая сварка с последующей зачисткой швов;
— Конструкция обеспечивает жесткость при нормальных пешеходных и ветровых нагрузках; возможны усиленные варианты для повышенных нагрузок.Геометрические параметры и допуски
— Высота ограждения над уровнем пола/тротуара: 1,15 м ±5 мм;
— Ширина секции (между столбами): стандарт 2,00 м ±5 мм (изготовление секций по индивидуальным размерам — опция);
— Размер столбов: 80×80 мм ±1 мм, толщина стенки столба типовая 2,0–3,0 мм (по заказу);
— Толщина профиля ригелей: 1,5–2,5 мм (в зависимости от разновидности);
— Допуски геометрии и сварных швов соответствуют промышленной практике изготовления металлоконструкций для наружного применения.Коррозионная защита и финишное покрытие
— Базовая антикоррозионная защита: горячее цинкование (цельно- или секционное) или цинкование перед покраской по техническому заданию заказчика;
— Финишное покрытие: полимерное порошковое покрытие RAL по выбору заказчика (стандартные цвета — RAL 9005, RAL 6029 и др.);
— Возможна поставка без финишного покрытия, с покраской методом грунт+эмаль или с дополнительными защитными слоями для агрессивных сред.Крепление и монтаж
— Два варианта монтажа: закладной (в бетоне) или фланцевый (на анкерные болты по фундаменту/плитке);
— Рекомендуемая глубина закладки столба при инверсном монтаже: 350–450 мм от поверхности основания (в зависимости от типа грунта и проектных нагрузок);
— Фланцевая плита: стандартная 150×150 мм с четырьмя отверстиями под болты M12–M16;
— Монтаж производится последовательной установкой столбов с выверкой по вертикали, выверкой секций по уровню и фиксацией анкерным креплением; допускаемое отклонение вертикали столба при монтаже — не более 5 мм на высоте 1,15 м.Прочностные и эксплуатационные характеристики
— Конструкция рассчитана на эксплуатацию в климатических условиях РФ при температурных диапазонах от −40 °C до +40 °C (выполнение для крайних условий по отдельному ТЗ);
— Устойчивость к динамическим воздействиям пешеходного потока и случайным ударам соответствует практическим требованиям городского ограждения; при необходимости предусмотрены варианты с повышенной прочностью и жесткостью;
— Рекомендуемый эксплуатационный срок без капитального ремонта при нормальной антикоррозионной защите — от 10 лет (в зависимости от режима эксплуатации и агрессивности окружающей среды).Поставка, комплектность и упаковка
— Комплект поставки включает секции, столбы, крепеж, заглушки, паспорт и монтажную инструкцию;
— Упаковка — паллетирование и защищенная транспортная фиксация; элементы маркируются для удобства монтажа;
— Срок изготовления типовой партии — от 7 рабочих дней, точный срок согласовывается при заказе.Документация для проектировщиков и конструкторов
— По запросу поставляем: чертежи в формате DWG/DXF, спецификации, кадастровые данные по материалам, данные по массе и центрам тяжести секций, рекомендации по фундаментам и монтажным узлам;
— Возможность разработки индивидуального узла крепления и усиленных секций под проектные нагрузки.Заказ и техническая консультация
Для получения подробной технической консультации, чертежей и коммерческого предложения направьте заявку с реквизитами на электронную почту info@redstop.ru или позвоните +7 (495) 223-10-92.
