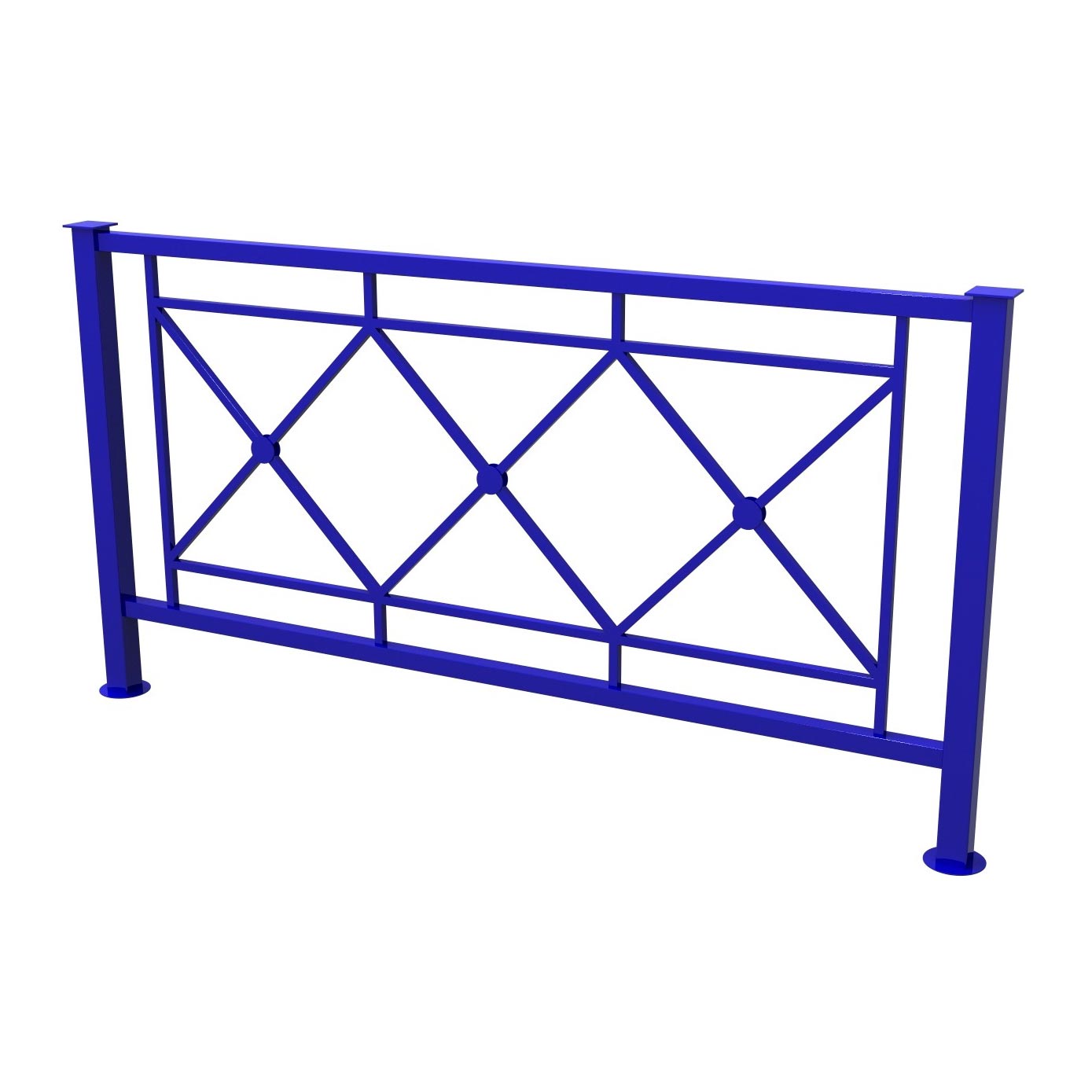

Комплект пешеходного ограждения ПО-1 «Крест» секция тип I 1.15м столб 60х60

Description

От производителя RedStop — подробное техническое описание Комплекта пешеходного ограждения ПО-1 «Крест» секция тип I 1.15 м, столб 60×60 ммОбщее назначение:
Пешеходное ограждение ПО-1 «Крест» предназначено для организации пешеходных потоков, ограждения тротуаров, пешеходных дорожек, территорий предприятий и строительных площадок. Конструкция рассчитана на эксплуатацию в городских и промышленных условиях, обеспечивает визуальное разделение пространства и защиту пешеходов.Комплектация поставки:
— Секции «Крест» тип I — ширина (длина) секции 1150 мм, высота секции 1150 мм;
— Столбы профильные — 60×60 мм (наружный размер), длина столба по заявке заказчика (стандартно 1500–1800 мм для бетонирования, возможно исполнение с опорной плитой для анкерного крепления);
— Крепежные элементы (болты, гайки и шайбы класса прочности не ниже 8.8), заглушки для столбов;
— Монтажные скобы/хомуты для крепления секции к столбу (в комплекте);
— Маркировка изделия и паспорт качества.Материалы и конструктив:
— Основной материал — сталь конструкционная холоднокатаная/горячекатаная, рекомендованная марка St3/S235JR (по запросу возможны другие марки стали);
— Профиль столба — квадратная труба 60×60 мм, стенка типовая 2,5 мм (возможны варианты 2,0–3,0 мм по техническому заданию);
— Перекладины и элементы «крест» — круглые/квадратные профильные элементы диаметром/сечением 12–16 мм, сварные узлы;
— Соединения — контактная и прихваточная сварка с последующей сплошной шовной обработкой; сварка полуавтоматом (MIG/MAG) с обеспечением полного провара шва;
— Допуски на габаритные размеры: ±3 мм на длину секции, ±2 мм на профиль столба; допуски на сварные швы по промышленным нормам предприятия.Коррозионная защита и покрытие:
— Стандартное исполнение — горячее цинкование по ГОСТ (толщина цинкового слоя не менее 60–90 мкм) с последующей порошковой полиэфирной окраской (толщина ПП-покрытия 60–120 мкм), цвет по каталогу RAL;
— Возможен выбор: только цинкование, только порошковое покрытие, или антикоррозионная система с фосфатированием и праймером по согласованию;
— Покрытие обеспечивает срок службы в умеренных климатических условиях не менее 10 лет при соблюдении условий эксплуатации.Нагрузочные характеристики и расчётные данные:
— Конструкция рассчитана на эксплуатационные горизонтальные нагрузки от пешеходов: нормативная расчетная нагрузка на перила — 0,5 кН/п.м при равномерно распределенной нагрузке (типовое значение); при необходимости возможна усиленная комплектация для нагрузок до 1,0 кН/п.м по техническому заданию;
— Жесткость секции и столба обеспечена выбором профиля и схемой крепления; расчет несущей способности и устойчивости столба должен выполняться проектировщиком с учётом глубины заложения, условий ветровой нагрузки и грунтовых условий;
— Рекомендуемая глубина заложения столба при бетонировании — 500–800 мм от уровня чистого пола/тротуара; при анкерном креплении — опорная плита 120×120×5–8 мм с 4 отверстиями под анкерные болты M12–M16.Монтажные требования:
— Ориентировочное время установки одной секции (два монтажника, без подготовки основания) — 10–20 минут; при бетонировании время фиксации зависит от набора прочности бетона;
— Рекомендуемый состав раствора для бетонирования поста — бетон класса не ниже В15 (М200);
— Рекомендуется предусмотреть технологические зазоры и деформационные швы при линейном монтаже более 10 м;
— Все крепежные соединения должны быть затянуты с моментом, соответствующим классу болтов; антикоррозионная обработка срезов покрытия после сварки и болтовых соединений обязателенa.Испытания и качество:
— Каждая партия подвергается визуальному контролю и контролю геометрии; сварные швы контролируются внешне на отсутствие трещин и прожогов;
— По согласованию с заказчиком возможна поставка с протоколами механических испытаний материалов и результатами контроля толщины цинкового слоя и лакокрасочного покрытия;
— Маркировка и сопроводительная документация: паспорт изделия, сертификат соответствия/протокол испытаний (по договору), монтажная схема.Габариты, масса и упаковка:
— Габариты секции: длина 1150 мм, высота 1150 мм, глубина по конструктиву ~60–120 мм (в зависимости от элементов);
— Масса одной секции в стандартном исполнении (оцинкованная + покраска) ориентировочно 6–12 кг (в зависимости от толщины стенок и профиля «крест»);
— Упаковка — паллетирование, фиксация стропами и защитной пленкой; количество на паллете по согласованию.Варианты исполнения и опции:
— Удлинённые столбы для глубокого бетонирования; фланец для анкерного крепления; усиленные столбы и увеличенная толщина стенки;
— Модификации секции: «Крест» с дополнительной срединной планкой, с нижней перекладиной, с интегрированной сигнальной лентой или светоотражающей вставкой;
— Цветовые решения по RAL, нанесение логотипа/шильдика.Документация для проектировщиков:
— Поставляемые файлы: чертежи в формате DWG/DXF (сборочный чертёж секции и узлы крепления), спецификация элементов, ведомость материалов;
— При необходимости — подготовим расчёт по ветровой нагрузке и примеры узлов крепления для включения в проектную документацию.Условия поставки и сроки:
— Срок изготовления типовой комплектации — 7–21 календарных дней в зависимости от объёма и загруженности производства;
— Условия транспортировки и упаковки обсуждаются в договоре; возможна отправка транспортными компаниями по России и в СНГ.От производителя RedStop: отправьте заявку с реквизитами на электронную почту info@redstop.ru или позвоните по телефону +7 (495) 223-10-92 для получения подробной технической консультации.
