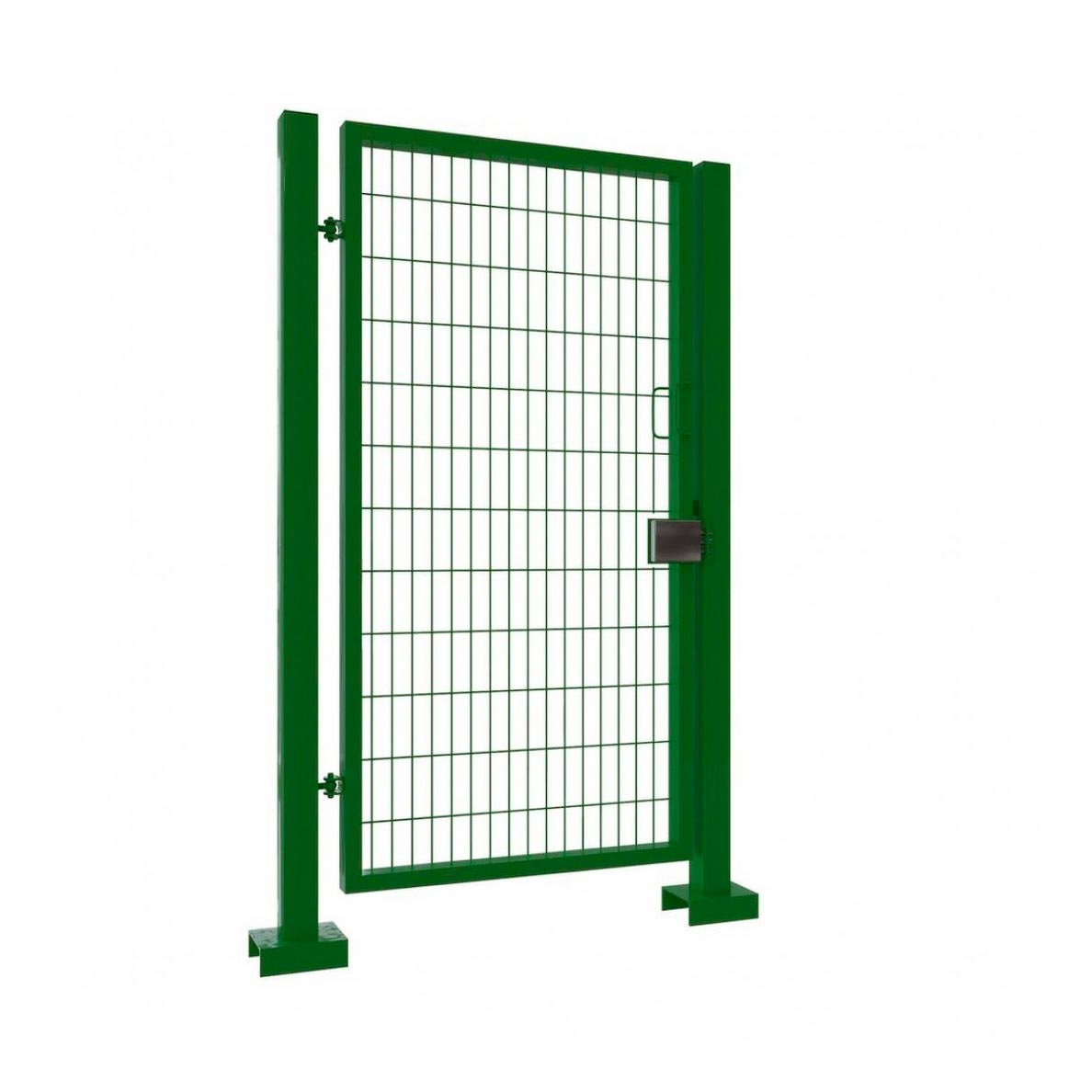

Калитка для ЕВРО ограждений 2000х1000мм

Description

Калитка для ЕВРО ограждений 2000×1000 мм — техническое описание (RedStop)Общее назначение
Калитка предназначена для пешеходного прохода в составе модульных ЕВРО ограждений высотой 2000 мм и шириной проёма 1000 мм. Применяется в мало- и среднеответственных ограждающих конструкциях жилых, коммерческих и промышленных объектов для обеспечения доступа при сохранении архитектурного вида и коррозионной стойкости.Габаритные размеры и допуски
— Номинальные наружные габариты створки: высота 2000 мм, ширина 1000 мм.
— Габарит по монтажному проёму: +20…+40 мм к ширине под монтажный зазор или по согласованию.
— Допуски размеров изготовления: ±3 мм по каркасу, ±5 мм по габаритам сварных узлов.Конструкция
— Рама: прямоугольный замкнутый профиль 60×40×2 мм или 80×40×2 мм (по проекту), сварной каркас с усиленными угловыми соединениями.
— Внутренняя жёсткость: поперечные ребра жёсткости из профиля 40×20×2 мм через 500–700 мм (по конфигурации).
— Заполнение: оцинкованная сварная сетка EURO-модель (ячейка 50×50 мм, Ø проволоки 2,5–4,0 мм) или профильный штакетник (по согласованию).
— Стабилизирующие элементы: верхняя перемычка и нижняя перемычка для предотвращения коробления створки.Материалы
— Сталь: конструкционная сталь холоднокатаная/горячекатаная S235–S355 (по заказу).
— Проволока сетки: сталь оцинкованная или нержавеющая AISI 304 (опция).
— Фурнитура: сварные/накидные петли из стали 08ПС/09Г2С с последующей гальванической или порошковой обработкой; замок врезной или навесной типовой для калиток. Методы изготовления и соединений
— Сварка: ручная дуговая/полуавтоматическая в среде защитного газа (MIG/MAG) с последующей зачисткой сварных швов; контроль сплошности шва визуально и при необходимости УЗК.
— Сборочные соединения: сварные швы С2–С3 по нормативам металлоконструкций (стыковые и угловые швы).
— Геометрическая оправка: токарно-сварочный стенд для обеспечения прямолинейности и перпендикулярности створки.Поверхностная обработка и покрытия
— Подготовка поверхности: обезжиривание, дробеструйная обработка до чистоты SA2½ (по требованию).
— Гальванизация: горячее цинкование по ГОСТ/EN (опция) — средняя толщина покрытия 45–85 мкм.
— Порошковое покрытие: полиэфирные порошковые краски, толщина покрытия 60–80 мкм, термополимеризация при 180–200 °C, стойкость к климатическим воздействиям и УФ.
— Комбинированная защита: горячее цинкование + порошковое покрытие для объектов с повышенной коррозионной агрессией.Фурнитура и крепления
— Петли: регулируемые пальцевые/поворотные петли, несущая способность 150–250 кг на петлю; стандартное исполнение — 2 петли; при большой массе — 3 петли.
— Замок: врезной накладной или цилиндровый, совместимый с профильной коробкой, стойкий к атмосферным воздействиям; опция — защёлка с откидным язычком/накладной противовзломный замок.
— Крепление к опоре: анкерные болты M12–M16 на монтажной пластине; допускается сварка к встраиваемой закладной детали.
— Регулировки: вертикальная и горизонтальная регулировка створки в петлях ±5–15 мм для выверки после монтажа.Расчётные нагрузки и эксплуатационные характеристики
— Нормируемая эксплуатационная нагрузка на створку: рассчитывается индивидуально; типично калитка выдерживает эксплуатационную нагрузку на петли до 1,2–1,8 кН/петля при правильно выполненном монтаже.
— Ветровая нагрузка: проектирование на ветровую нагрузку выполняется исходя из местных нормативов; при стандартной конфигурации и качественном закреплении опор калитка рассчитана на эксплуатацию при динамическом давлении ветра до проектных значений среднеевропейских и российских районов (см. проект).
— Температурный диапазон эксплуатации: −60…+60 °C (в зависимости от применённых материалов и лакокрасочного покрытия).Монтаж и требования к опорным конструкциям
— Опорный столб: рекомендуемый профиль 80×80×3 мм или сварная монтажная стойка с закладной плитой; глубина заложения столба в фундамент не менее 600–800 мм с бетонированием М200–М300.
— Монтажный зазор: по верхнему и боковым кромкам — 3–10 мм для обеспечения свободы хода и компенсации температурных деформаций.
— Рекомендации по фундаменту: монолитная опорная подушка 300×300×700 мм или по проекту; анкеры M12–M16 с гравитационной фиксацией.
— Испытания после монтажа: проверка вертикальности и горизонтальности, свободного хода створки, плотности закрытия и корректной работы замка, смазка подвижных элементов.Контроль качества и сертификация
— Контроль входного металлопроката по сертификатам поставщика и сопроводительным документам.
— Контроль сварных соединений визуально и при необходимости дефектоскопией (УЗК/капиллярный метод).
— Соответствие требованиям промышленных стандартов по сварке, коррозионной стойкости и лакокрасочной обработке (сертификаты материалов и покрытий по запросу).Опции и комплектация под проект
— Альтернативные материалы: нержавеющая сталь AISI 304/316, усиленный профиль 100×50×3 мм.
— Варианты заполнения: декоративный штакетник, декоративные сварные элементы, сэндвич-панель.
— Замки: электромагнитные/электрозамки, система контроля доступа, доводчики, дверные ограничители.
— Цвета: стандартная палитра RAL; возможна покраска по образцу заказчика.Примерный вес и ориентировочные показатели
— Масса стандартной калитки с рамой 60×40×2 мм и сеткой 2,5–3,0 мм: 18–30 кг (в зависимости от конфигурации и материалов).
— Масса усилённой версии (профиль 80×40×2 мм + плотное заполнение): 30–45 кг.Документация, поставка и изготовление
— Поставляемая документация: паспорт изделия, чертеж с габаритами и допусками, сертификаты материалов и покрытий, инструкция по монтажу (по согласованию).
— Срок производства: по стандартной комплектации 7–21 рабочий день; сроки согласуются при оформлении заказа и зависят от объёмов и опций.Заказ и техническая консультация
Отправьте заявку с реквизитами на электронную почту info@redstop.ru или позвоните по телефону +7 (495) 223-10-92 для получения подробной технической консультации.
