RedStop — Пирамидка 63×63: подробное техническое описание для инженеров, проектировщиков и конструкторовОбщее назначение

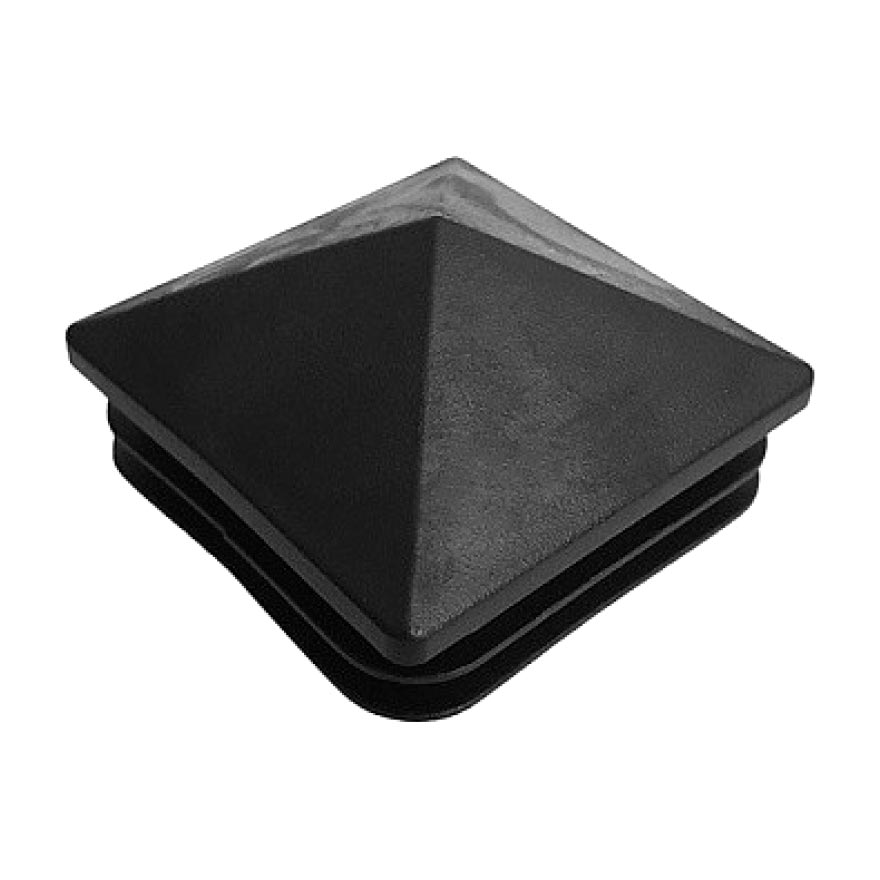

Пирамидка 63×63 — унифицированный опорный/закрывающий элемент с квадратным основанием 63×63 мм, применяемый в строительных и промышленно-технических конструкциях в качестве декоративной заглушки столбов и профилей, опорного упора, элементы крепления/фиксирования, защиты от оседания снега и ветрозащиты, а также в специальных конструкциях по техническому заданию заказчика. Выпускается в вариантах с открытым и закрытым основанием, в нескольких исполнениях по материалу и покрытию.Конструкция и геометрия
— Базовые габариты: основание 63×63 мм (±1 мм).
— Высота (варианты): 20, 30, 40, 50 мм (возможна поставка по индивидуальному заказу).
— Форма: четырехгранная пирамида (4 треугольные грани), опционально с пластиной основания толщиной 1,5–4 мм.
— Толщина материала (варианты): 1,5; 2,0; 3,0; 4,0 мм.
— Соединения: штампованная/сварная/сборная конструкция в зависимости от материала и исполнения.
— Допуски геометрии: линейные ±1,0 мм; угловые ±1°; допуски по толщине ±0,1 мм (при серийном производстве возможна корректировка по договору).Материалы и покрытия
— Сталь углеродистая (листовая): марка S235/Ст3 или аналог; рекомендована для конструкций, где требуется прочность и последующая поверхностная обработка.
— Нержавеющая сталь: AISI 304 и AISI 316 — для коррозионно-агрессивной среды.
— Полимерные материалы: армированный полиамид с УФ-стабилизацией — для лёгких декоративных и наружных применений.
— Покрытия: горячее цинкование, фосфатирование + порошковая полиэфирная окраска, гальваническое цинкование, полимерная покраска по каталогу RAL. Возможность нанесения защитно-декоративного покрытия по ТЗ заказчика.Производство и контроль качества
— Технологии изготовления: лазерная резка/гибка листа, штамповка, формовка, точечная/контактная сварка, контактное/аргоновое соединение для нержавейки, литье под давлением (для полиамидных исполнений).
— Контроль размеров: 100% измерение критических размеров при серийном производстве; выборочный контроль поверхности и покрытия.
— Испытания: проверка адгезии порошковых покрытий, визуальный контроль сварных швов, операционный контроль чистоты поверхности, контроль толщины цинкового слоя (при необходимости по паспорту партии).Расчетные данные и методики проектирования
— Площадь боковой поверхности (четыре треугольника) = 2 · b · l, где b = 0,063 м — сторона основания, l — наклонная высота (slant height) = sqrt((b/2)^2 + h^2).
— Пример расчёта массы (приближённо, для проверки при проектировании): для исполнения с закрытым основанием, h = 30 мм (0,03 м), t = 2 мм (0,002 м):
l ≈ sqrt(0,0315^2 + 0,03^2) ≈ 0,0435 м; боковая площадь ≈ 0,126·l ≈ 0,00548 м2; площадь основания = 0,003969 м2; общая площадь ≈ 0,00945 м2; объём листа ≈ 0,00945·0,002 ≈ 0,0000189 м3; масса (сталь 7850 кг/м3) ≈ 0,148 кг (≈148 г).
— Для расчёта прочности/усталостной долговечности использовать локальные нагрузки и схемы опирания; при проектировании учитывать концентрации напряжений в зоне крепления/шва и необходимость усиления основания или применения более толщиной стали.Монтаж и варианты крепления
— Сварка (контактная/точечная) к металлическим конструкциям.
— Механическое крепление: болт/винт через центральное отверстие в основании (стандартное отверстие под М6/M8 по запросу), заклёпки, саморезы по металлу.
— Клеевое крепление для полимерных исполнений — применение структурных клеёв по ТУ.
— Рекомендации по подготовке пазов/отверстий и швов предоставляем по запросу с чертежами монтажа.Условия эксплуатации
— Температурный диапазон эксплуатации: зависит от материала; стальные исполнения — от –60 °C до +400 °C (без покрытия при обычной эксплуатации); полимерные исполнения — от –40 °C до +120 °C (уточняется по конкретному материалу).
— Режимы воздействия: атмосферная коррозия, агрессивные среды — выбирать исполнение с нержавейкой или горячим цинкованием и полимерным покрытием.
— Ресурс и техническое обслуживание: периодический осмотр креплений и состояния покрытия, при необходимости локальный ремонт и повторное покрытие.Варианты исполнения по заказу
— Индивидуальные размеры высоты и толщины листа.
— Наличие отверстий под крепеж, резьбовые вставки, усиленные пластины основания.
— Нанесение маркировки, лого, номера заказа лазерной гравировкой или трафаретной печатью.
— Комплектация: единичные изделия, упаковка по 50/100 шт., паллетирование, маркировка партии.Упаковка, хранение и отгрузка
— Стандартная упаковка: картонно-бумажные прокладки + полиэтиленовая плёнка; количество в коробке и на паллете по согласованию.
— Хранение в крытых складских помещениях; минимальная удалённость от агрессивных сред и стоячей воды.
— Отгрузка: готовая продукция маркируется, поставляется комплектно с техническим паспортом партии по запросу.Документация и сопровождение
— Поставляем: технический паспорт изделия, чертежи (формат DWG/DXF/STEP по запросу), сертификаты на материалы (по согласованию), заявление качества партии.
— Возможность поставки образцов для испытаний и согласования.Заказ и техподдержка
Для получения подробной технической консультации, расчётов по нагрузкам, чертежей и коммерческого предложения отправьте заявку с реквизитами на электронную почту info@redstop.ru или позвоните по телефону +7 (495) 223-10-92.
