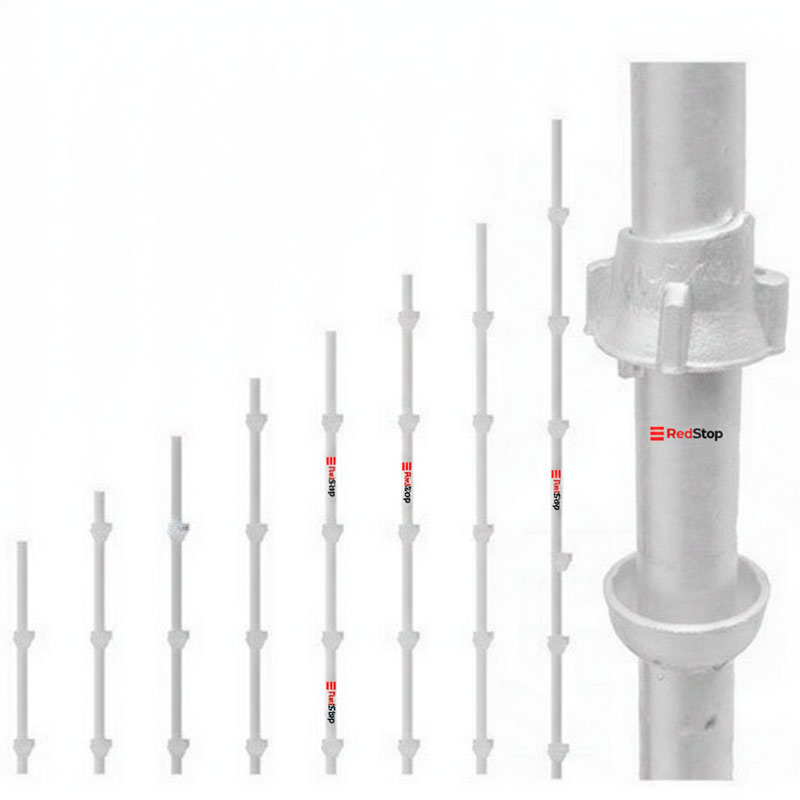

Вертикальный элемент 3м чашки через 1.0 м

Description

Вертикальный элемент 3 м (чашки через 1.0 м) — техническое описание (производитель RedStop)Общее назначение
Вертикальный элемент системы объемной опалубки CUP-LOCK представляет собой основной несущий элемент пространственной конструкции опалубки, предназначенный для восприятия и передачи значительных вертикальных нагрузок от заливаемых перекрытий на опорное основание. Применяется в составе систем CUP-LOCK при возведении монолитных перекрытий, стеновых конструкций и иной вертикальной опалубки.Конструктивные характеристики
— Тип: вертикальный элемент (стойка) для системы CUP-LOCK; чашечный замок.
— Длина: 3000 мм.
— Диаметр трубчатого профиля: 48 мм.
— Толщина стенки: 3 мм.
— Число чашечных замков на элементе: 3 шт.
— Расстояние между центрами чашек (шаг): 1000 мм (чашки через 1,0 м).
— Материал корпуса: металлическая труба (стандартное промышленное исполнение для систем опалубки). Конструкция и сопряжения
— Чашечные замки расположены на длине стойки через равные интервалы 1,0 м, обеспечивая равномерное распределение точек сопряжения с горизонтальными элементами опалубки.
— Конструкция обеспечивает быстрое и жёсткое соединение с хомутами/горизонтальными балками CUP-LOCK, формируя пространственную несущую систему.
— Конфигурация и расположение чашек оптимизированы для передачи вертикальных нагрузок и минимизации локальных прогибов в зоне стыков. Функциональные свойства
— Основная функция — восприятие вертикальных нагрузок от вновь заливаемых конструкций и передача их на опорное основание через систему стоек и связей.
— Обеспечивает пространственную жёсткость опалубочной системы при сборке и бетонировании.
— Совместимость с элементами систем CUP-LOCK по типовым размерам чашечных замков и способом соединения. Требования к инженерным расчётам и учёту при проектировании
— При расчётах несущей способности учитывать граничные условия опирания и эксцентриситет приложений нагрузок; оценивать критические нагрузки на устойчивость (изгиб, боковое прогибание) с учётом эффективной длины стойки в собранной системе.
— Учитывать взаимодействие чашечных соединений с горизонтальными элементами: концентрация усилий в зонах чашек, возможные контактные давления и необходимость равномерного распределения опор.
— Проектировать опорные площадки и опирающие узлы с учётом передачи усилий от стойки на основание (контактное давление, необходимость распорных или анкерных элементов).
— При конструкторских решениях учитывать требования по суммарной толщине стенки и диаметру трубы для обеспечения необходимой жёсткости и долговечности в условиях ожидаемых нагрузок и режимов эксплуатации.
— Предусмотреть эксплуатационные допуски и допуски на приварку/крепление чашек, соответствующие технологии изготовления и сборки на площадке. Совместимость и комплектность
— Элемент предназначен для интеграции в системы объемной опалубки CUP-LOCK и совместим с типовыми горизонтальными балками, хомутами и аксессуарами данных систем при соблюдении стандартных соединительных размеров чашечных замков.
— Поставляется как отдельный вертикальный модуль для комплектования стоек требуемой длины и конфигурации на строительной площадке.Контроль качества и эксплуатация
— Элемент производится на промышленном оборудовании с контролем размеров и сварных соединений.
— При монтаже и эксплуатации соблюдать общие правила техники безопасности для монтажных работ с опалубочными системами и требования технологических карт бетонирования.Заказ и техническая консультация
От производителя RedStop. Отправьте заявку с реквизитами на электронную почту info@redstop.ru или позвоните по телефону +7 (495) 223-10-92 для получения подробной технической консультации.
