Горизонтальный элемент 1.5 м (2.5мм) кованый клин

Description

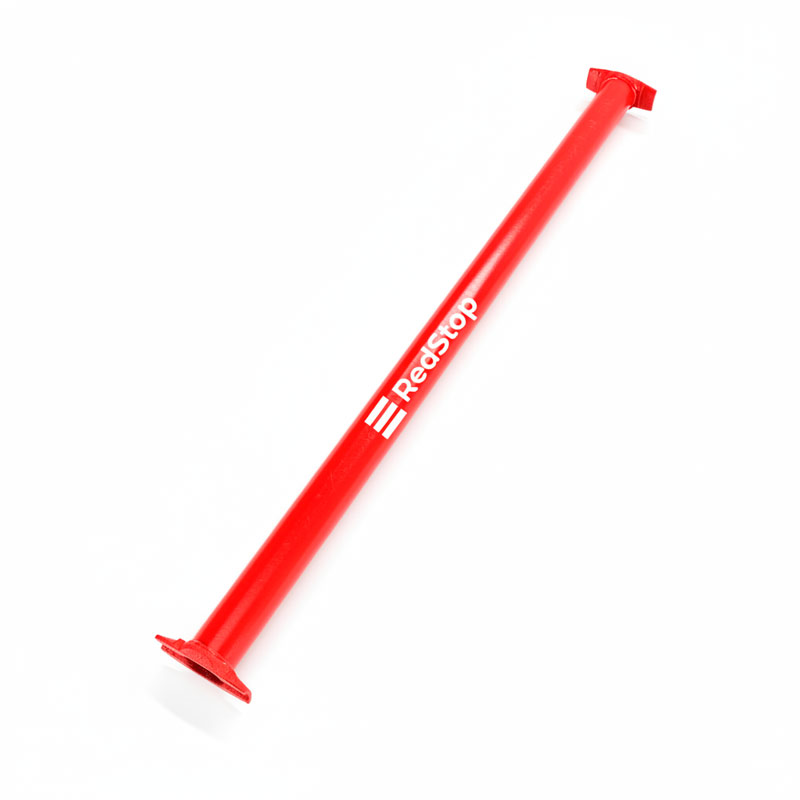

Горизонтальный элемент 1.5 м (2.5 мм) кованый клин — техническое описание (для инженеров, проектировщиков и конструкторов)Наименование: Горизонтальный элемент (ригель) системы объемной опалубки CUP-LOCK
Производитель: RedStopКраткая характеристика:
— Предназначение: соединение вертикальных элементов системы CUP-LOCK и обеспечение пространственной жесткости и устойчивости опалубочной конструкции.
— Конструкция: отрезок трубы Ø48 мм с толщиной стенки 2,5 мм и приваренными к торцам коваными наконечниками в форме клиньев, профиль которых идентичен форме верхних и нижних чашек вертикальных элементов системы.Технические данные:
— Номинальная длина (расстояние между осями вертикальных элементов): 1,5 м.
— Физический габаритный размер элемента: номинальная длина минус 50 мм (т. е. 1450 мм).
— Диаметр трубы: 48 мм.
— Толщина стенки трубы: 2,5 мм.
— Концевые элементы: кованые наконечники (клин) приварены по торцам, профиль соответствует чашкам вертикальных элементов CUP-LOCK.
— Способ соединения: жесткое сварное крепление наконечников к трубе, совместимое с отверстиями/замками чашек вертикальных стоек системы.Назначение и область применения:
— Используется в объемной (купол-лок/сup-lock) опалубке для перекрытий, стен и сложных пространственных конструкций.
— Применяется в типовых и модульных опалубочных схемах, где требуется жесткая шарнирно-фиксированная связь вертикальных стоек.
— Актуален для строительных объектов с требованиями к быстрой сборке/разборке и высокой пространственной стабильности опалубки.Совместимость:
— Полная совместимость по профилю наконечников с верхними и нижними чашками вертикальных элементов системы CUP-LOCK.
— Рекомендуется проверять соответствие конкретной версии CUP-LOCK по профилю чашек перед монтажом.Монтажные и эксплуатационные примечания:
— Номинальная длина указывается как расстояние между осями вертикальных элементов; при проектировании учитывать разницу в 50 мм между номиналом и физической длиной.
— Монтаж производится механизированной или ручной установкой в чашки вертикальных стоек с последующей фиксацией замков/шплинтов, предусмотренных в системе.
— Рекомендуется инспекция сварных швов и целостности наконечников перед эксплуатацией и после длительной эксплуатации или интенсивных циклов монтажа/демонтажа.Преимущества:
— Заводское изготовление с коваными клин-наконечниками для точного сцепления с чашками системы.
— Унификация по диаметру и профилю для быстрой замены и модульной комплектации.
— Предусмотрена технологическая точность длины (номинал/фактический размер) для корректного проектирования опалубочной сетки.Заказ и техническая консультация:
